专利号: 2016110471857
申请人: 淮阴工学院
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

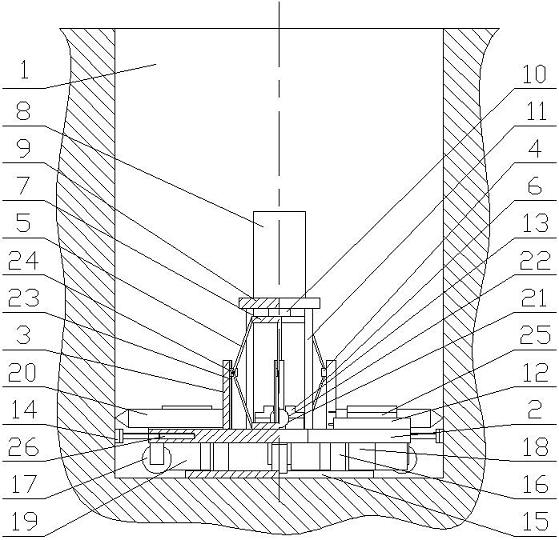

1.便于根式灌注桩的根键施工的施工平台,其特征在于:包括基板(2),所述基板(2)的底部对应于根键限位装置位置处分别转动连接有传动齿轮(17),所述传动齿轮(17)分别与各自的驱动电机(18)传动连接,所述传动齿轮(17)与插入桩坑(1)侧壁的根键(20)尾端的立式齿条(30)啮合传动;

所述驱动电机(18)通过减速器(19)与传动齿轮(17)传动,所述减速器(19)固定于基板(2)的底部;

所述根键(20)的尾端中心设有螺纹孔A(27),所述根键(20)的尾端位于螺纹孔A(27)的周围分布有多根与根键(20)轴线平行的钢筋(28),所述钢筋(28)插入立式齿条(30)背面对应的槽孔,并通过螺栓A将立式齿条(30)与根键(20)尾端固定。

2.如权利要求1所述的便于根式灌注桩的根键施工的施工平台,其特征在于:所述基板(2)的底部通过支杆B(16)固定有挡板(15),所述挡板(15)的顶面分别低于传动齿轮(17)的底部、驱动电机(18)的底部和减速器(19)的底部。

3.如权利要求2所述的便于根式灌注桩的根键施工的施工平台,其特征在于:所述支杆B(16)为升降结构。

4.如权利要求1所述的便于根式灌注桩的根键施工的施工平台,其特征在于:所述螺栓A为沉头螺栓。

5.如权利要求1所述的便于根式灌注桩的根键施工的施工平台,其特征在于:所述钢筋(28)伸出根键(20)尾端的长度小于立式齿条(30)的齿槽与立式齿条(30)背面之间的距离。

6.如权利要求1所述的便于根式灌注桩的根键施工的施工平台,其特征在于:所述基板(2)的侧壁边沿均匀分布有多个定位块(14),所述定位块(14)通过基板(2)侧壁所设的螺纹孔B(26)与基板(2)固定连接。

7.如权利要求6所述的便于根式灌注桩的根键施工的施工平台,其特征在于:所述基板(2)的侧壁对应于定位块(14)位置处设有槽口,定位块(14)背向基板(2)的一侧端面为弧面结构,当定位块(14)完全位于槽口内的时候,定位块(14)背向基板(2)的一侧端面与基板(2)的侧壁组成完整的圆形结构。
