1.一种化学气相沉积法制备片状氮化钛纳米材料的方法，其特征在于：该方法包括如下步骤：

1)将反应物按比例称量好放于球磨罐中，所述反应物为作为钛源的TiO2，作为氮源的三聚氰胺，作为金属催化剂兼助熔剂的金属可溶性氯化物或其水合物，TiO2、金属可溶性氯化物或其水合物、三聚氰胺的物质的量比为1：1～4：2～7；

2)将球磨罐置于球磨机中进行球磨，充分混合均匀后，取出、干燥，得到前驱体粉末；

3)将前驱体粉末放入固定式管式气氛炉中，在惰性气氛下，以4～10℃/min的加热升温速率升温至900～1400℃，并保温1～4小时，随炉冷却，即得到氮化钛粗产物；

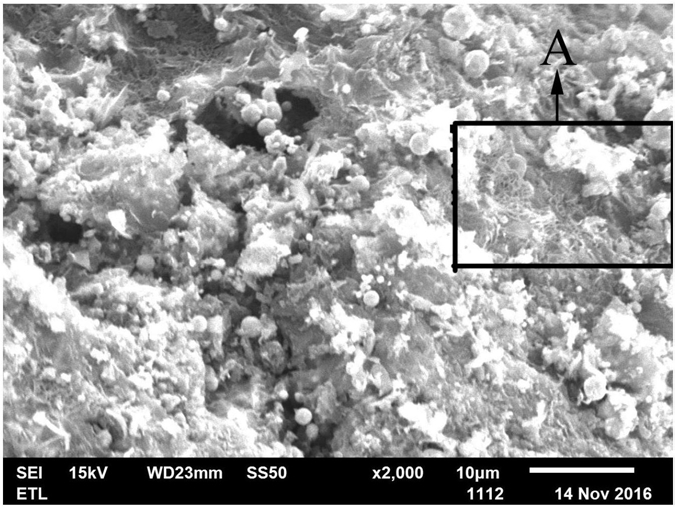

4)取出氮化钛粗产物，放入3～6mol/L的盐酸溶液中浸泡12～48h，用去离子水反复洗涤、抽滤至中性，60～120℃烘箱中干燥12～48h，即得到片状氮化钛纳米材料。

2.如权利要求1所述化学气相沉积法制备片状氮化钛纳米材料的方法，其特征在于：所述步骤1)中，金属可溶性氯化物或其水合物为Fe、Co、Ni的可溶性氯化物或其水合物。

3.根据权利要求1或2所述的化学气相沉积法制备片状氮化钛纳米材料的方法，其特征在于：所述步骤1)中，TiO2、金属可溶性氯化物或其水合物、C3H6N6的物质的量比为1：2～4：3～6。

4.如权利要求1或2所述的化学气相沉积法制备片状氮化钛纳米材料的方法，其特征在于：所述步骤2)中，进行球磨的时间为1～4小时。

5.如权利要求4所述的化学气相沉积法制备片状氮化钛纳米材料的方法，其特征在于：所述步骤2)中，进行球磨的速度为200r/min～300r/min。

6.如权利要求1或2所述的化学气相沉积法制备片状氮化钛纳米材料的方法，其特征在于：所述步骤3)中，惰性气氛为氩气气氛或氮气气氛。

7.如权利要求1或2所述的化学气相沉积法制备片状氮化钛纳米材料的方法，其特征在于：所述步骤3)中，加热升温速率为5～8℃/min。

8.如权利要求1或2所述的化学气相沉积法制备片状氮化钛纳米材料的方法，其特征在于：所述步骤3)中，加热升温至1000～1200℃。

9.如权利要求1或2所述的化学气相沉积法制备片状氮化钛纳米材料的方法，其特征在于：所述步骤3)中，保温时间为1.5～2.5h。
