专利号: 2016110509977
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种位态可调的围岩应力测量装置,包括应力计本体(1)和显示仪表箱(2),其特征在于,

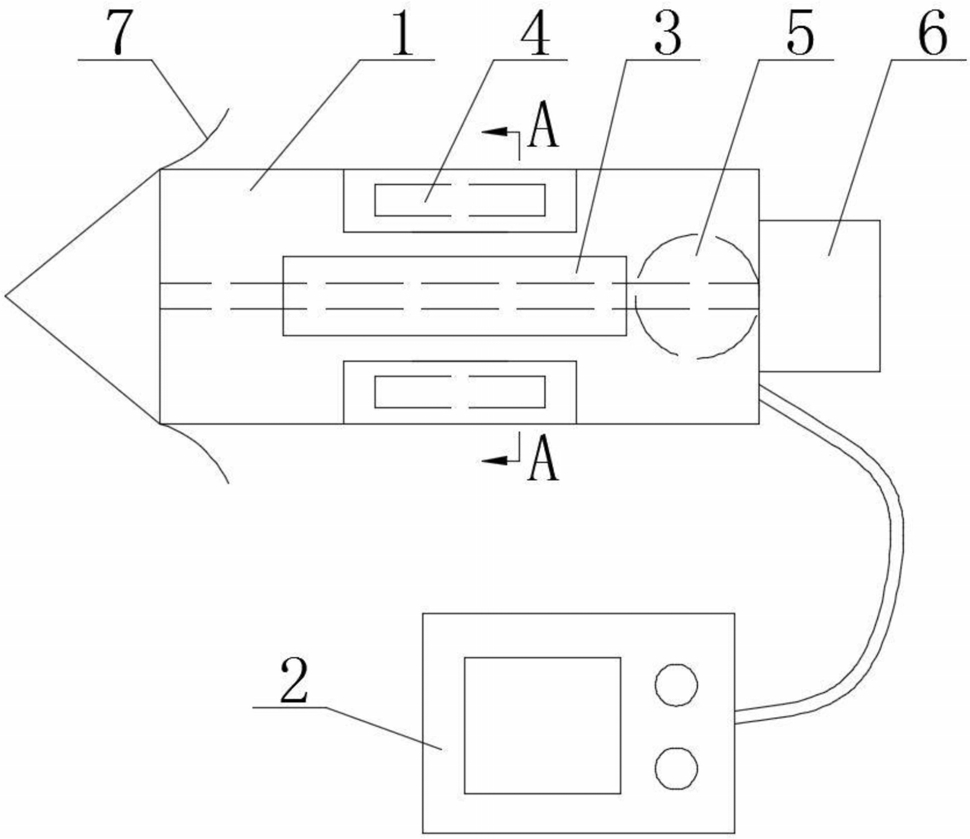

所述的应力计本体(1)整体呈圆柱形,其前端设置成锥形结构,应力计本体(1)内部设有承压腔,应力计本体(1)上还设有承压块(3)、周向旋转角度调节机构(4)、重力感应器(5);承压块(3)通过应力计本体(1)上沿径向方向设置的导向结构密封嵌入在应力计本体(1)上、且承压块(3)的嵌入端与应力计本体(1)内部的承压腔连通;周向旋转角度调节机构(4)可驱动应力计本体(1)沿圆周方向顺时针旋转或逆时针旋转;应力计本体(1)的后端设有快速连接头(6);

所述的显示仪表箱(2)包括控制器、显示屏、液压泵站、控制阀组、周向旋转控制回路、承压块控制回路、应力数值采集计算回路,控制器分别与显示屏、液压泵站、控制阀组电连接,液压泵站通过控制阀组及液压管路与应力计本体(1)的承压腔密封连接,控制器分别与周向旋转角度调节机构(4)、重力感应器(5)连接。

2.根据权利要求1所述的位态可调的围岩应力测量装置,其特征在于,所述的周向旋转角度调节机构(4)采用液压控制,周向旋转角度调节机构(4)通过液压管路、显示仪表箱(2)的控制阀组与控制器连接。

3.根据权利要求2所述的位态可调的围岩应力测量装置,其特征在于,所述的周向旋转角度调节机构(4)沿应力计本体(1)的柱体切线方向设置,包括至少两个左右对称设置的调节缸,调节缸分别通过液压管路与显示仪表箱(2)的控制阀组连接。

4.根据权利要求3所述的位态可调的围岩应力测量装置,其特征在于,所述的左右对称设置的调节缸设置在承压块(3)的两侧、且调节缸的伸缩方向背离承压块(3)的伸出方向设置。

5.根据权利要求2所述的位态可调的围岩应力测量装置,其特征在于,所述的周向旋转角度调节机构(4)是液压马达,液压马达通过液压管路与显示仪表箱(2)的控制阀组连接。

6.根据权利要求1至5任一权利要求所述的位态可调的围岩应力测量装置,其特征在于,所述的应力计本体(1)上还设有逆止机构(7)。

7.根据权利要求6所述的位态可调的围岩应力测量装置,其特征在于,所述的逆止机构(7)是设置在应力计本体(1)的锥形结构上的多个均布的弹性逆止棘爪,弹性逆止棘爪沿锥形斜面向后外侧延伸设置。

8.根据权利要求1至5任一权利要求所述的位态可调的围岩应力测量装置,其特征在于,所述的应力计本体(1)上还设有周向角度反馈传感器,周向角度反馈传感器与所述的显示仪表箱(2)的控制器电连接。

9.根据权利要求8所述的位态可调的围岩应力测量装置,其特征在于,所述的重力感应器(5)和周向角度反馈传感器均嵌入应力计本体(1)内部,且重力感应器(5)和周向角度反馈传感器均位于应力计本体(1)的后部。
