专利号: 2016110519748
申请人: 江西理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 铸造;粉末冶金
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

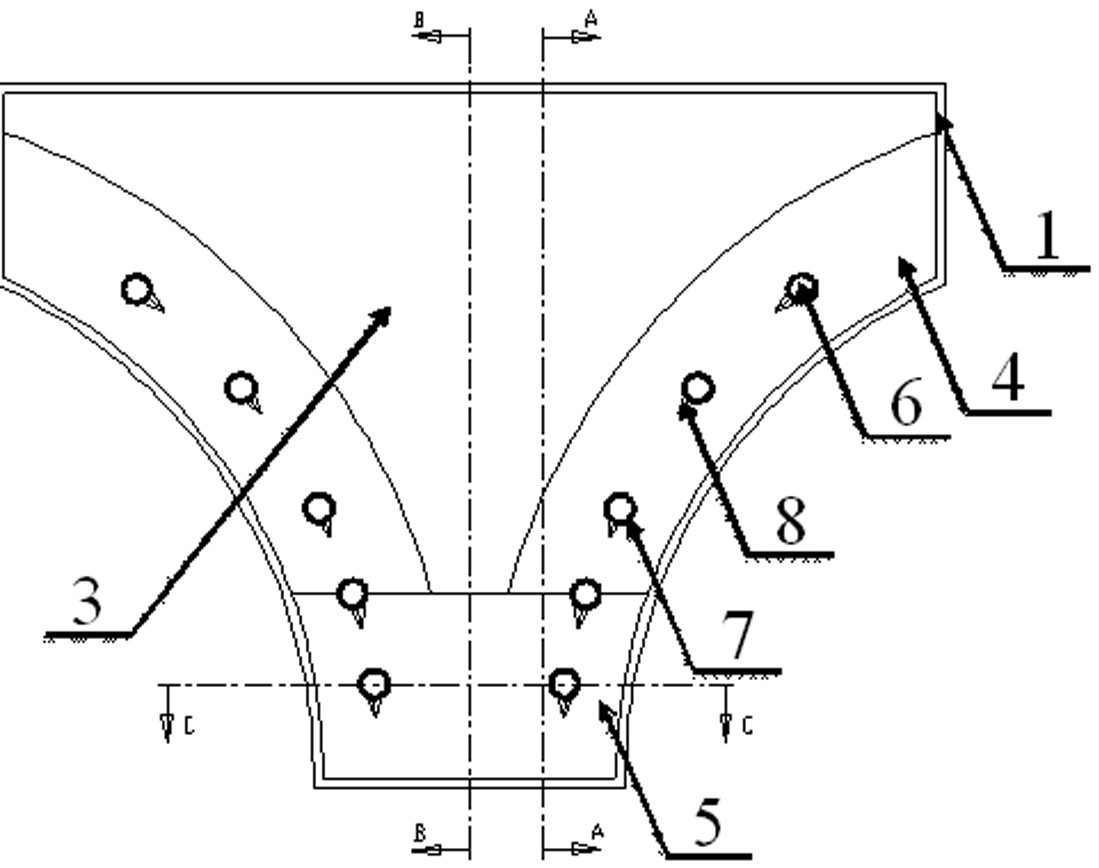

1.一种双辊薄带连铸用侧封板,其特征在于包括侧封板本体和润滑装置,侧封板由凹槽型的外壳(1)、隔热板(2)、基板(3)、陶瓷板(4)和耐磨板(5)粘接在一起组成,其中隔热板(2)由石棉板(2-1)和SiO2基纳米绝热板(2-2)粘结构成;润滑装置由润滑剂材料(6)和输送管(7)构成;隔热板(2)位于外壳(1)内,基板(3)覆盖在隔热板(2)上并且部分基板(3)位于外壳(1)内,基板(3)的其余部分延伸至外壳(1)外;陶瓷板(4)和耐磨板(5)镶嵌在基板(3)内,陶瓷板(4)及耐磨板(5)的外表面与基板(3)的外表面平齐,且部分陶瓷板(4)和部分耐磨板(5)位于外壳内;其中外壳(1)内的凹槽纵向截面为类扇形,两侧分别有一个弧形侧边,隔热板(2)和基板(3)的外形与外壳(1)相配合;陶瓷板(4)的外形为圆环的一段,共有两个,分别位于基板(3)的两侧,每个陶瓷板(4)的内侧弧形边与外壳(1)的一个弧形侧边的上部相配合,每个陶瓷板(4)的一个直边与耐磨板(5)的顶边粘接,另一个直边与外壳粘接;耐磨板(5)的底边以及两个侧边与外壳(1)下部相配合;各输送管(7)穿过外壳(1)、隔热板(2)和基板(3),并穿过陶瓷板(4)以及耐磨板(5),输送管(7)内填充润滑剂材料(6);在陶瓷板(4)以及耐磨板(5)上开设有润滑剂导向角(8),润滑剂导向角(8)通过输送管(7)上的凹槽与润滑剂材料(6)连通的;各输送管(7)分为两组,每组输送管(7)的前端排列在陶瓷板(4)的弧形中线上、陶瓷板(4)和耐磨板(5)的粘接处以及耐磨板(5)上,后端排列在外壳上。

2.根据权利要求1所述的一种双辊薄带连铸用侧封板,其特征在于所述的石棉板(2-1)厚度2~5mm,SiO2基纳米绝热板(2-2)厚度1~3mm。

3.根据权利要求1所述的一种双辊薄带连铸用侧封板,其特征在于所述的基板(3)的材质为12~30mm厚的Al2O3- ZrO2质耐火材料,Al2O3- ZrO2质耐火材料中的Al2O3的重量百分比

30 35%,其余为ZrO2%。

~

4.根据权利要求1所述的一种双辊薄带连铸用侧封板,其特征在于所述的陶瓷板(4)的材质为2 5mm厚的BN质复合材料。

~

5.根据权利要求1所述的一种双辊薄带连铸用侧封板,其特征在于所述的耐磨板(5)的材质为2 5mm厚的Si3N4复合材料。

~

6.根据权利要求1所述的一种双辊薄带连铸用侧封板,其特征在于所述的陶瓷板(4)与耐磨板(5)的厚度差≤0.1mm。

7.根据权利要求1所述的一种双辊薄带连铸用侧封板,其特征在于所述的输送管(7)横截面为圆形、椭圆形或多边形,当横截面为圆形时,输送管(7)横截面直径为10 30mm;输送~管(7)壁厚在2 5mm之间。

~

8.一种权利要求1所述的双辊薄带连铸用侧封板的使用方法,其特征在于包括以下步骤进行:(1)在开浇前,预先对双辊薄带连铸用侧封板的工作面烘烤预热,工作面预热温度1250

1280℃,时间至少1.5h;然后通过支撑装置将预热的双辊薄带连铸用侧封板与铸辊端面贴~合;最后将润滑剂输送装置与各输送管装配在一起;

(2)在浇注过程中,润滑剂输送压力始终大于工作时双辊薄带连铸用侧封板的紧顶压力,以保证润滑剂的不间断供给。
