专利号: 2016110536584
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

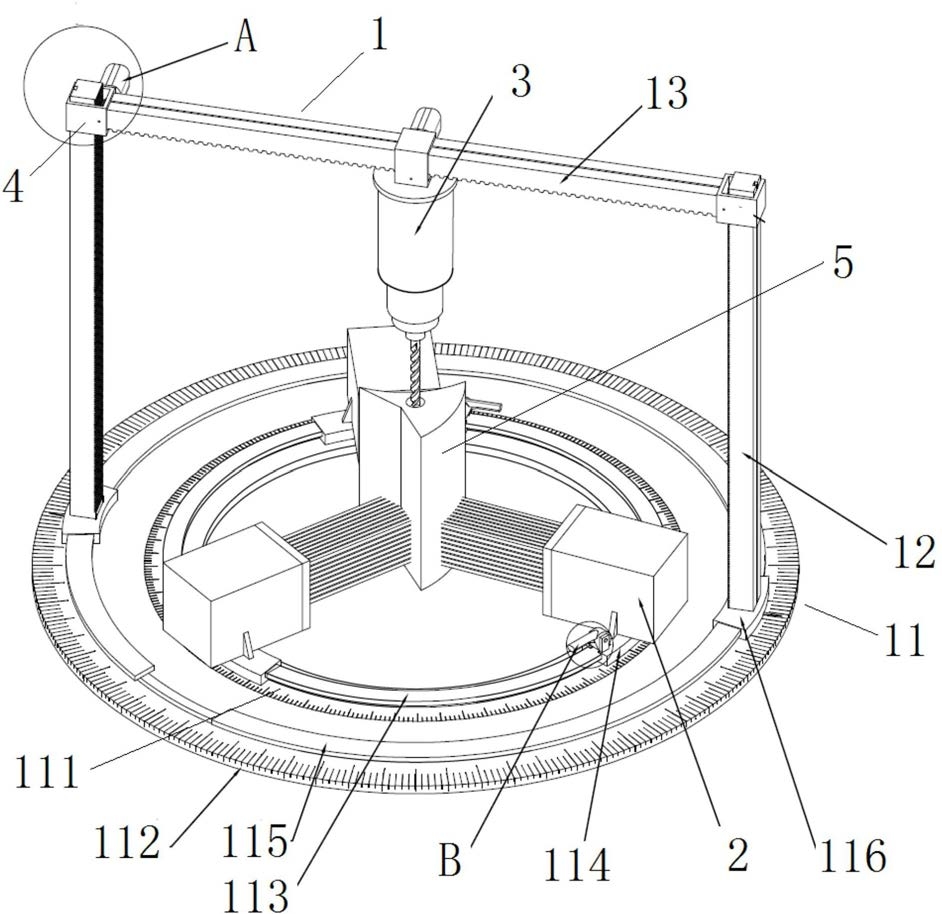

1.一种圆柱坐标钻铣机,其特征在于,包括:

圆柱坐标装置,其包括圆形刻度盘、立柱以及横梁,所述立柱可移动的设于所述圆形刻度盘上,所述横梁通过连接件可上下移动的设于所述立柱上,在进行加工的状态下,待加工的工件设于所述圆形刻度盘的中心;

两个或两个以上的夹具,每个所述夹具包括:

液压缸,其可移动的设于所述圆形刻度盘上,所述液压缸的缸盖上设有多个第一活塞杆通孔;

活塞,其设于所述液压缸内,可沿着所述液压缸内往复移动,所述活塞上设有多个第二活塞杆通孔;以及多根活塞杆,其上端延伸超出所述活塞上方并向所述液压缸内延伸,下端向所述液压缸缸盖外延伸,并与所述工件贴合;以及刀具总成,其设于所述横梁上并对应所述工件设置,所述刀具总成可沿着所述横梁水平移动。

2.根据权利要求1所述的圆柱坐标钻铣机,其特征在于,每根所述活塞杆上端设有凸台,所述凸台的横截面积大于所述第二活塞杆通孔的横截面积。

3.根据权利要求1所述的圆柱坐标钻铣机,其特征在于,所述第一活塞杆通孔、所述第二活塞杆通孔和所述活塞杆的横截面形状为非圆形。

4.根据权利要求1所述的圆柱坐标钻铣机,其特征在于,所述圆形刻度盘包括:内圆形刻度盘,所述内圆形刻度盘上设有内圆形导轨,所述内圆形导轨上与其相互配合的内导块,所述液压缸设于所述内导块上;以及外圆形刻度盘,其对应所述内圆形刻度盘设置,所述外圆形刻度盘上设有外圆形导轨,所述外圆形导轨上与其相互配合的外导块,所述立柱设于所述外导块上。

5.根据权利要求4所述的圆柱坐标钻铣机,其特征在于,所述内导块和所述内圆形导轨的连接处设有锁紧件。

6.根据权利要求5所述的圆柱坐标钻铣机,其特征在于,所述锁紧件为凸轮锁紧块。

7.根据权利要求4所述的圆柱坐标钻铣机,其特征在于,所述内导块和所述外导块上设有T形槽。

8.根据权利要求1所述的圆柱坐标钻铣机,其特征在于,所述连接件包括:齿条,其设于所述立柱上;

连接滑块,其套设于所述立柱上,所述横梁设于所述连接滑块上;

齿轮,其通过销设于所述连接滑块上,所述齿轮与所述齿条相互啮合传动;以及驱动机构,其设有输出轴,所述输出轴与所述齿轮连接;

其中,通过所述驱动机构驱动所述输出轴转动,所述输出轴驱动所述齿轮与所述齿条相互啮合传动,以驱动所述横梁沿着所述立柱上下移动。

9.根据权利要求8所述的圆柱坐标钻铣机,其特征在于,所述立柱上设有燕尾槽,所述连接滑块上设有与所述燕尾槽相互配合的燕尾块;所述驱动机构为伺服电机。

10.根据权利要求1所述的圆柱坐标钻铣机,其特征在于,所述刀具总成包括:直动套筒,其内部设有直动电机;

刀具机构,其与所述直动电机连接,所述直动套筒套设于所述刀具结构上端,所述刀具机构上端设有刻度尺,在进行加工工件的状态下,通过测量所述刀具机构与所述直动套筒下端距离的变化量,通过所述刻度尺记录所述刀具机构加工工件的进给量。
