专利号: 2016110549419
申请人: 瑞安市辉煌网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2025-01-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

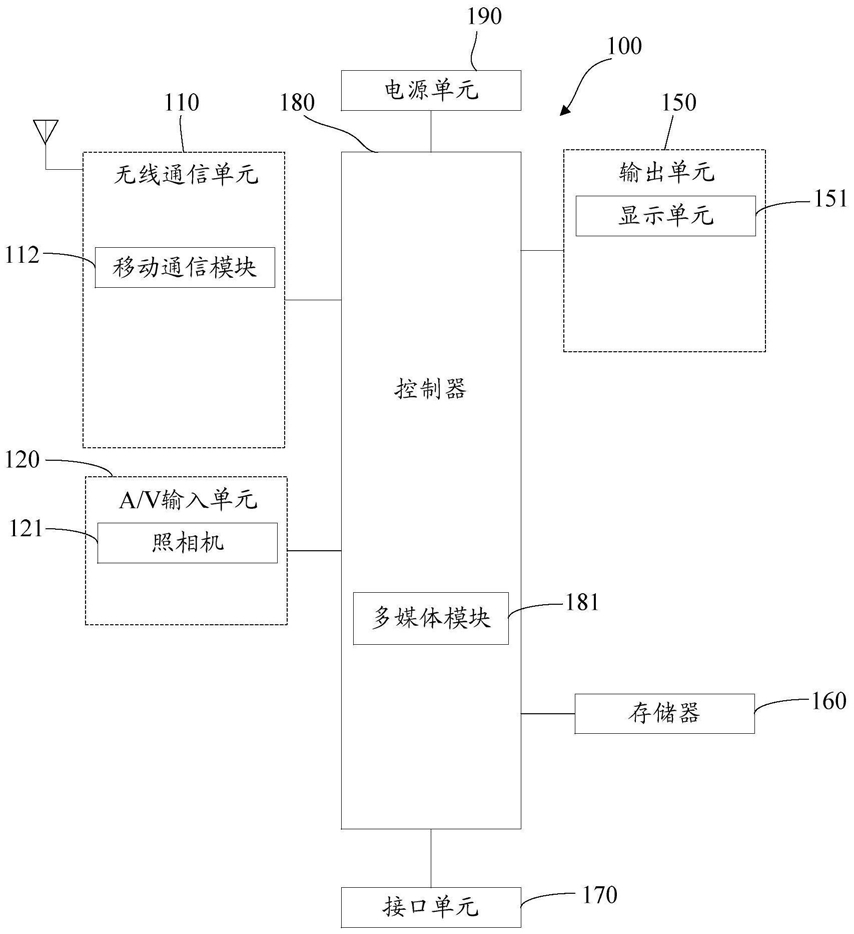

摘要:

权利要求书:

1.一种获取校正参数的装置,其特征在于,包括:

建立模块,用于建立坐标系:建立预设对象所在的第一物理坐标系、第一摄像头所在的第二物理坐标系和对应的第一像素坐标系、第二摄像头所在的第三物理坐标系和对应的第二像素坐标系、设置在第二物理坐标系和第三物理坐标系之间的第四物理坐标系和对应的第三像素坐标系;

获取模块,用于采用第一摄像头获取预设对象的第一图像,同时采用第二摄像头获取预设对象的第二图像;

处理模块,用于从第一图像中获取与第二图像重叠的第三图像,从第二图像中获取与第一图像重叠的第四图像;

计算模块,用于根据所建立的坐标系、第三图像和第四图像计算第一摄像头的用于校正图像的第一参数和第二摄像头的用于校正图像的第二参数,包括:初始化第一权值系数矩阵和第二权值系数矩阵;

根据第二权值系数矩阵计算第一旋转矩阵和第二旋转矩阵;

根据第一权值系数矩阵和第一旋转矩阵将第i预设点在第一物理坐标系中的坐标投影到第二物理坐标系得到第i预设点在第二物理坐标系的坐标,根据第一权值系数矩阵和第二旋转矩阵将第i预设点在第一物理坐标系中的坐标投影到第三物理坐标系得到第i预设点在第三物理坐标系的坐标;其中,i为大于或等于1的整数;

根据所述第一摄像头参数将所述第i预设点在第二物理坐标系的坐标转换成所述第i预设点在第一像素坐标系下的第一像素坐标,根据所述第二摄像头参数将所述第i预设点在第三物理坐标系的坐标转换成所述第i预设点在第二像素坐标系下的第二像素坐标;

根据所有预设点在所述第三图像中的坐标、第一像素坐标、所有预设点在所述第四图像中的坐标、所有预设点的第一物理坐标和第二物理坐标计算增量矩阵;

根据更新后的第一权值系数矩阵、第二权值系数矩阵、第一参数和第二参数继续执行所述根据第二权值系数矩阵计算所述第一旋转矩阵和所述第二旋转矩阵的步骤,直到迭代次数大于或等于预设次数,输出第一参数和第二参数;

其中,所述第一参数包括:所述第四物理坐标系到所述第二物理坐标系的第一旋转矩阵和第一摄像头参数;所述第二参数包括:所述第四物理坐标系到所述第三物理坐标系的第二旋转矩阵和第二摄像头参数。

2.根据权利要求1所述的装置,其特征在于,所述获取模块还用于:

采用所述第一摄像头获取第五图像,同时采用所述第二摄像头获取第六图像;

所述装置还包括:

校正模块,用于根据所述第一参数对第五图像进行校正;根据所述第二参数对第六图像进行校正。

3.根据权利要求1所述的装置,其特征在于,所述计算模块具体用于采用以下方式实现根据第一权值系数矩阵和第一旋转矩阵将第i预设点在第一物理坐标系中的坐标投影到第二物理坐标系得到第i预设点在第二物理坐标系的坐标,根据第一权值系数矩阵和第二旋转矩阵将第i预设点在第一物理坐标系中的坐标投影到第三物理坐标系得到第i预设点在第三物理坐标系的坐标:根据第一权值系数矩阵计算第一物理坐标系投影到第四物理坐标系的第一变换矩阵;

根据第一变换矩阵和第一旋转矩阵计算第一物理坐标系投影到第二物理坐标系的第二变换矩阵,根据第一变换矩阵和第二旋转矩阵计算第一物理坐标系投影到第三物理坐标系的第三变换矩阵;

根据第二变换矩阵将第i预设点在第一物理坐标系中的坐标投影到第二物理坐标系得到第i预设点在第二物理坐标系的坐标,根据第三变换矩阵将第i预设点在第一物理坐标系中的坐标投影到第三物理坐标系得到第i预设点在第三物理坐标系的坐标。

4.根据权利要求3所述的装置,其特征在于,所述计算模块具体用于采用以下方式实现根据所述第一摄像头参数将所述第i预设点在第二物理坐标系的坐标转换成所述第i预设点在第一像素坐标系下的第一像素坐标,根据所述第一摄像头参数将所述第i预设点在第二物理坐标系的坐标转换成所述第i预设点在第一像素坐标系下的第一像素坐标:将第i预设点在第二物理坐标系的坐标投影到第一像素坐标系得到第i预设点在第一像素坐标系下的第一物理坐标,将第i预设点在第三物理坐标系的坐标投影到第二像素坐标系得到第i预设点在第二像素坐标系下的第二物理坐标;

根据第一物理坐标和所述第一摄像头参数计算第i预设点在第一像素坐标系下的第一像素坐标,根据第二物理坐标和所述第二摄像头参数计算第i预设点在第二像素坐标系下的第二像素坐标。

5.一种获取校正参数的方法,其特征在于,包括:

建立坐标系:建立预设对象所在的第一物理坐标系、第一摄像头所在的第二物理坐标系和对应的第一像素坐标系、第二摄像头所在的第三物理坐标系和对应的第二像素坐标系、设置在第二物理坐标系和第三物理坐标系之间的第四物理坐标系和对应的第三像素坐标系;

采用第一摄像头获取预设对象的第一图像,同时采用第二摄像头获取预设对象的第二图像;

从第一图像中获取与第二图像重叠的第三图像,从第二图像中获取与第一图像重叠的第四图像;

根据所建立的坐标系、第三图像和第四图像计算第一摄像头的用于校正图像的第一参数和第二摄像头的用于校正图像的第二参数,包括:初始化第一权值系数矩阵和第二权值系数矩阵;

根据第二权值系数矩阵计算第一旋转矩阵和第二旋转矩阵;

根据第一权值系数矩阵和第一旋转矩阵将第i预设点在第一物理坐标系中的坐标投影到第二物理坐标系得到第i预设点在第二物理坐标系的坐标,根据第一权值系数矩阵和第二旋转矩阵将第i预设点在第一物理坐标系中的坐标投影到第三物理坐标系得到第i预设点在第三物理坐标系的坐标;其中,i为大于或等于1的整数;

根据所述第一摄像头参数将所述第i预设点在第二物理坐标系的坐标转换成所述第i预设点在第一像素坐标系下的第一像素坐标,根据所述第二摄像头参数将所述第i预设点在第三物理坐标系的坐标转换成所述第i预设点在第二像素坐标系下的第二像素坐标;

根据所有预设点在所述第三图像中的坐标、第一像素坐标、所有预设点在所述第四图像中的坐标、所有预设点的第一物理坐标和第二物理坐标计算增量矩阵;

根据增量矩阵对第一权值系数矩阵、第二权值系数矩阵、第一参数和第二参数进行更新;

根据更新后的第一权值系数矩阵、第二权值系数矩阵、第一参数和第二参数继续执行所述根据第二权值系数矩阵计算所述第一旋转矩阵和所述第二旋转矩阵的步骤,直到迭代次数大于或等于预设次数,输出第一参数和第二参数;

其中,所述第一参数包括:所述第四物理坐标系到所述第二物理坐标系的第一旋转矩阵和第一摄像头参数;所述第二参数包括:所述第四物理坐标系到所述第三物理坐标系的第二旋转矩阵和第二摄像头参数。

6.根据权利要求5所述的方法,其特征在于,该方法还包括:

采用所述第一摄像头获取第五图像,同时采用所述第二摄像头获取第六图像;

根据所述第一参数对第五图像进行校正;

根据所述第二参数对第六图像进行校正。

7.根据权利要求5所述的方法,其特征在于,所述根据第一权值系数矩阵和第一旋转矩阵将第i预设点在第一物理坐标系中的坐标投影到第二物理坐标系得到第i预设点在第二物理坐标系的坐标,根据第一权值系数矩阵和第二旋转矩阵将第i预设点在第一物理坐标系中的坐标投影到第三物理坐标系得到第i预设点在第三物理坐标系的坐标包括:根据第一权值系数矩阵计算第一物理坐标系投影到第四物理坐标系的第一变换矩阵;

根据第一变换矩阵和第一旋转矩阵计算第一物理坐标系投影到第二物理坐标系的第二变换矩阵,根据第一变换矩阵和第二旋转矩阵计算第一物理坐标系投影到第三物理坐标系的第三变换矩阵;

根据第二变换矩阵将第i预设点在第一物理坐标系中的坐标投影到第二物理坐标系得到第i预设点在第二物理坐标系的坐标,根据第三变换矩阵将第i预设点在第一物理坐标系中的坐标投影到第三物理坐标系得到第i预设点在第三物理坐标系的坐标。

8.根据权利要求7所述的方法,其特征在于,所述根据所述第一摄像头参数将所述第i预设点在第二物理坐标系的坐标转换成所述第i预设点在第一像素坐标系下的第一像素坐标,根据所述第一摄像头参数将所述第i预设点在第二物理坐标系的坐标转换成所述第i预设点在第一像素坐标系下的第一像素坐标:将第i预设点在第二物理坐标系的坐标投影到第一像素坐标系得到第i预设点在第一像素坐标系下的第一物理坐标,将第i预设点在第三物理坐标系的坐标投影到第二像素坐标系得到第i预设点在第二像素坐标系下的第二物理坐标;

根据第一物理坐标和所述第一摄像头参数计算第i预设点在第一像素坐标系下的第一像素坐标,根据第二物理坐标和所述第二摄像头参数计算第i预设点在第二像素坐标系下的第二像素坐标。
