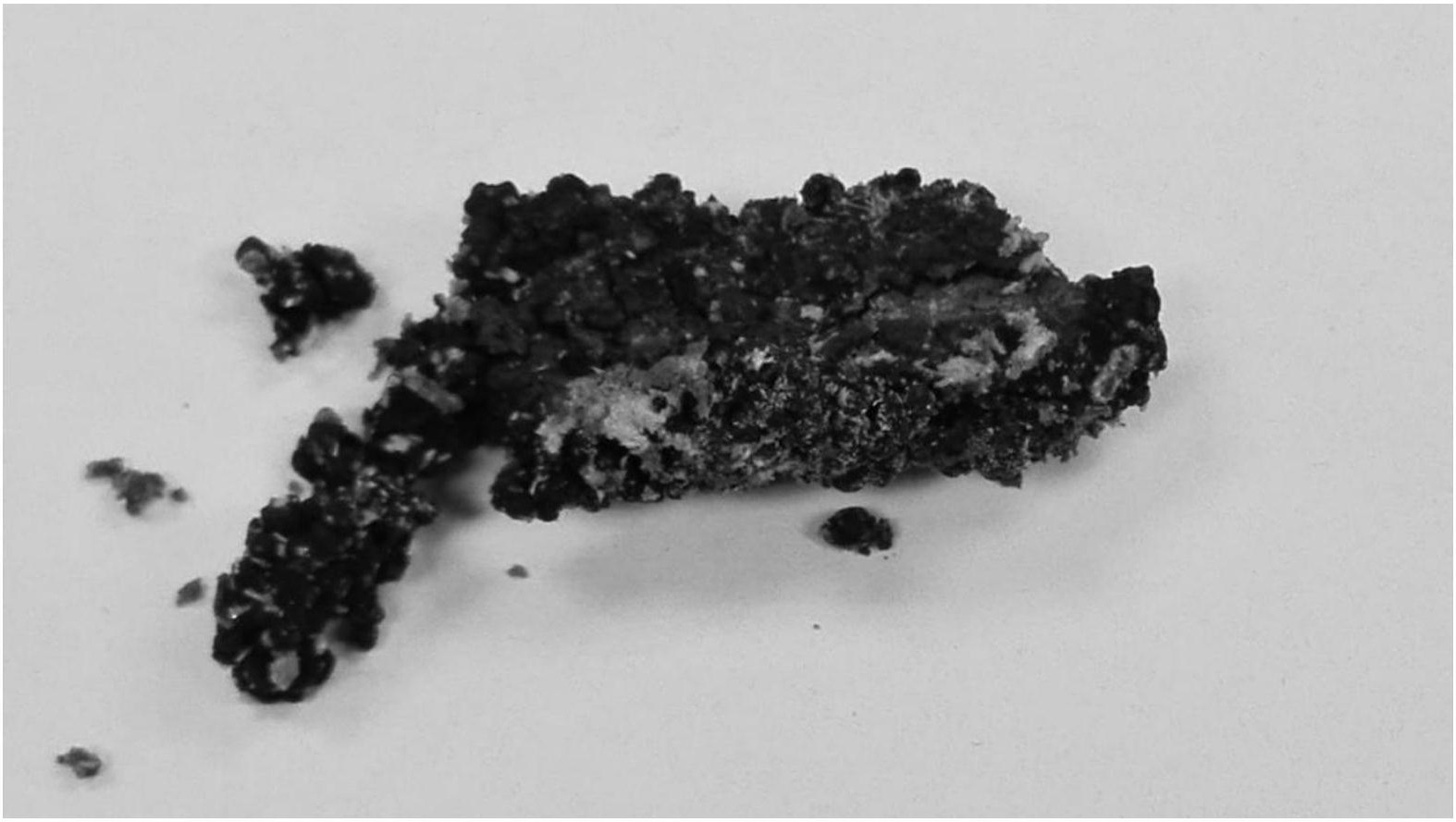

1.一种回收废弃锂亚电池制备锂-硫电池正极材料的方法，其特征在于，包含以下操作步骤：(1)将放电后的废弃锂亚硫酰氯电池拆卸，收集正极的硫/碳黑混合物；

(2)将(1)收集到的硫/碳黑混合物用易挥发的有机溶剂清洗，过滤后收集滤渣；

(3)将(2)收集后所得滤渣加入到酸溶液中，加热搅拌，过滤，用水洗滤渣至中性，干燥收集得到的样品。

2.根据权利要求1所述的方法，其特征在于：步骤(2)中所述的易挥发有机溶剂为乙醇、甲醇、乙醚、丙酮、正已烷、醋酸乙酯、甲乙酮、四氢呋喃或甲苯中的一种或一种以上混合物。

3.根据权利要求1所述的方法，其特征在于：步骤(3)中所述的酸溶液浓度为0.5～

8mol/L。

4.根据权利要求1所述的方法，其特征在于：步骤(3)中所述的酸溶液浓度为1～3mol/L。

5.根据权利要求1所述的方法，其特征在于：步骤(3)中所述的酸溶液为硫酸溶液、盐酸溶液或硝酸溶液中的一种或一种以上混合物。

6.根据权利要求1所述的方法，其特征在于：步骤(3)中所述的加热的温度为35～80℃，搅拌时间为1～24小时。

7.根据权利要求1所述的方法，其特征在于：步骤(3)中所述的加热的温度为50～70℃，搅拌时间为3～6小时。

8.根据权利要求1所述的方法，其特征在于：在步骤(3)中将 5g步骤(2)收集所得滤渣加入到 10～1000ml的酸溶液中。
