专利号: 2016110579397
申请人: 浙江农林大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

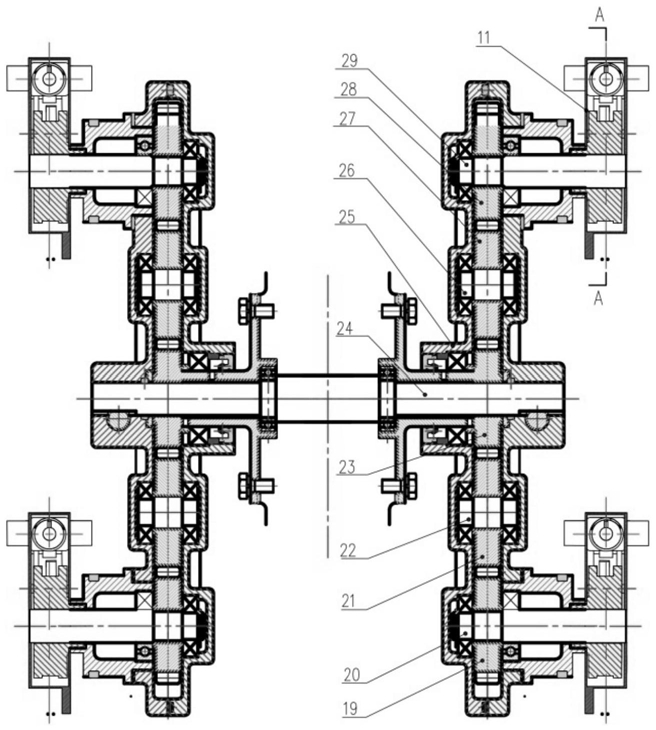

1.一种同轴双杆弹射式变性卵形齿轮行星系抛秧机构,包括齿轮壳体,所述齿轮壳体内支承有太阳轮、第一中间轮、第二中间轮、第一行星轮以及第二行星轮;所述太阳轮位于齿轮壳体中心,所述第一中间轮和第二中间轮呈180度对称分布在太阳轮两侧,所述第一行星轮以及第二行星轮呈180度对称分布在太阳轮两侧,所述太阳轮、第一中间轮、第二中间轮、第一行星轮以及第二行星轮均为全等的变性卵型齿轮,所述太阳轮与第一中间轮啮合传动,所述第一中间轮与第一行星轮啮合传动;还包括第一栽植臂和第二栽植臂,所述第一栽植臂与第一行星轮同轴相连,所述第二栽植臂与第二行星轮同轴相连;

其特征在于,所述第一栽植臂和第二栽植臂结构相同,均包括栽植臂壳体等,所述栽植臂壳体内滑动设置有空心套杆,所述空心套杆中滑动设置有实心推杆,所述空心套杆的末端和栽植臂壳体之间设置有套杆弹簧,所述实心推杆和栽植臂壳体之间设置有推杆聚能弹簧;所述空心套杆上设有第一限位板、第二限位板和开合机构;所述实心推杆上开有扣槽,所述开合机构与扣槽开合连接;所述栽植臂壳体内铰接有双轮廓线凸轮、拨叉和扣扳机,所述拨叉和扣扳机同轴,所述拨叉的一端架在第一限位板和第二限位板之间,所述拨叉的另一端和扣扳机的一端均与双轮廓线凸轮抵接,所述扣扳机的另一端与开合机构配合传动,所述扣扳机的另一端与栽植臂壳体之间设置有扣扳机拉伸弹簧;所述空心套杆的外端部设置有取秧机构;

所述栽植臂壳体与第一行星轮同轴固定相连,所述双轮廓线凸轮与齿轮壳体固定连接。

2.根据权利要求1所述的同轴双杆弹射式变性卵形齿轮行星系抛秧机构,其特征在于,所述开合机构包括Z形扣和Z形扣压缩弹簧,所述Z形扣铰接在空心套杆上,所述Z形扣的一端与空心套杆之间设置Z形扣压缩弹簧,所述Z形扣的另一端与扣槽开合连接。

3.根据权利要求2所述的同轴双杆弹射式变性卵形齿轮行星系抛秧机构,其特征在于,所述双轮廓线凸轮上具有第一环形凹槽和第二环形凹槽。

4.根据权利要求3所述的同轴双杆弹射式变性卵形齿轮行星系抛秧机构,其特征在于,所述第一环形凹槽的圆心角范围α为75-85度,第二环形凹槽的圆心角范围β为345-350度,所述第一环形凹槽和第二环形凹槽所在的对称轴线之间的夹角 为100-250度。

5.根据权利要求3或4所述的同轴双杆弹射式变性卵形齿轮行星系抛秧机构,其特征在于,所述拨叉的一端架在第一限位板和第二限位板之间;所述拨叉的另一端与双轮廓线凸轮的第一环形凹槽抵接,所述扣扳机的一端与双轮廓线凸轮的第二环形凹槽抵接,扣扳机的另一端与栽植臂壳体之间设置扣扳机拉伸弹簧,扣扳机的另一端与Z形扣配合传动。

6.根据权利要求5所述的同轴双杆弹射式变性卵形齿轮行星系抛秧机构,其特征在于,所述取秧机构包括秧针,所述秧针对称铰接在空心套杆的外端上,所述秧针与空心套杆之间设置有秧针夹紧弹簧。

7.根据权利要求6所述的同轴双杆弹射式变性卵形齿轮行星系抛秧机构,其特征在于,所述实心推杆的外端固定连接有梯形导向块,所述梯形导向块位于两个秧针之间。
