专利号: 2016110606996
申请人: 新昌县羽林街道正名轴承厂
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

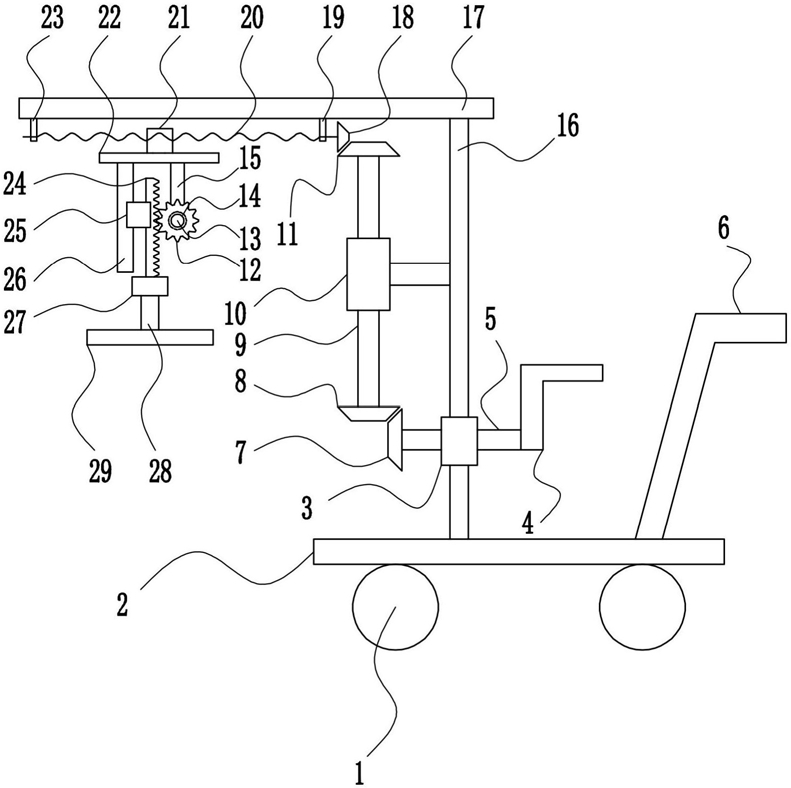

1.一种无人驾驶汽车外壳抛光设备,其特征在于,包括有轮子(1)、底板(2)、第一轴承座(3)、摇柄(4)、第一转轴(5)、推手(6)、第一锥齿轮(7)、第二锥齿轮(8)、第二转轴(9)、第二轴承座(10)、第三锥齿轮(11)、圆形齿轮(12)、第三转轴(13)、第一电机(14)、固定杆(15)、第一固定板(16)、顶板(17)、第四锥齿轮(18)、第三轴承座(19)、丝杆(20)、螺母(21)、第二固定板(22)、第四轴承座(23)、齿条(24)、滑块(25)、滑轨(26)、第二电机(27)、第四转轴(28)和抛光轮(29),轮子(1)通过轴承连接在底板(2)底部,轮子(1)能自由的转动,底板(2)顶部左侧焊接有第一固定板(16),底板(2)顶部右侧焊接有推手(6),第一固定板(16)下部通过螺栓连接的方式连接有第一轴承座(3),第一转轴(5)与第一轴承座(3)上的轴承过盈连接,第一转轴(5)左端通过平键的连接方式连接有第一锥齿轮(7),第一转轴(5)右端焊接有摇柄(4),第一固定板(16)左侧中部通过螺栓连接的方式连接有第二轴承座(10),第二转轴(9)与第二轴承座(10)上的轴承过盈连接,第二转轴(9)下端通过平键的连接方式连接有第二锥齿轮(8),第二锥齿轮(8)与第一锥齿轮(7)啮合,第二转轴(9)上端通过平键的连接方式连接有第三锥齿轮(11),第一固定板(16)上端焊接有顶板(17),顶板(17)底部左侧通过螺栓连接的方式连接有第四轴承座(23),顶板(17)底部右侧通过螺栓连接的方式连接有第三轴承座(19),丝杆(20)与第三轴承座(19)和第四轴承座(23)上的轴承过盈连接,丝杆(20)右端穿过第三轴承座(19)并通过平键的连接方式连接有第四锥齿轮(18),第四锥齿轮(18)与第三锥齿轮(11)啮合,丝杆(20)上通过螺纹的连接方式连接有螺母(21),丝杆(20)与螺母(21)配合,螺母(21)下端焊接有第二固定板(22),第二固定板(22)底部左侧通过螺栓连接的方式连接有滑轨(26),滑轨(26)右侧滑动式连接有滑块(25),滑块(25)与滑轨(26)配合,滑块(25)右端通过螺栓连接的方式连接有齿条(24),第二固定板(22)底部右侧焊接有固定杆(15),固定杆(15)下端通过螺栓连接的方式连接有第一电机(14),第一电机(14)前侧的输出轴通过联轴器与第三转轴(13)连接,第三转轴(13)上通过平键的连接方式连接有圆形齿轮(12),圆形齿轮(12)与齿条(24)啮合,齿条(24)下端通过螺栓连接的方式连接有第二电机(27),第二电机(27)下端的输出轴通过联轴器与第四转轴(28)连接,第四转轴(28)下端通过螺栓连接的方式连接有抛光轮(29)。

2.根据权利要求1所述的一种无人驾驶汽车外壳抛光设备,其特征在于,还包括有橡胶套(30),摇柄(4)上套有橡胶套(30)。

3.根据权利要求1所述的一种无人驾驶汽车外壳抛光设备,其特征在于,还包括有放置箱(31),推手(6)右侧通过螺栓连接的方式连接有放置箱(31)。

4.根据权利要求1所述的一种无人驾驶汽车外壳抛光设备,其特征在于,底板(2)的材料为不锈钢。

5.根据权利要求1所述的一种无人驾驶汽车外壳抛光设备,其特征在于,轮子(1)为万向轮。

6.根据权利要求1所述的一种无人驾驶汽车外壳抛光设备,其特征在于,第一电机(14)和第二电机(27)为伺服电机。
