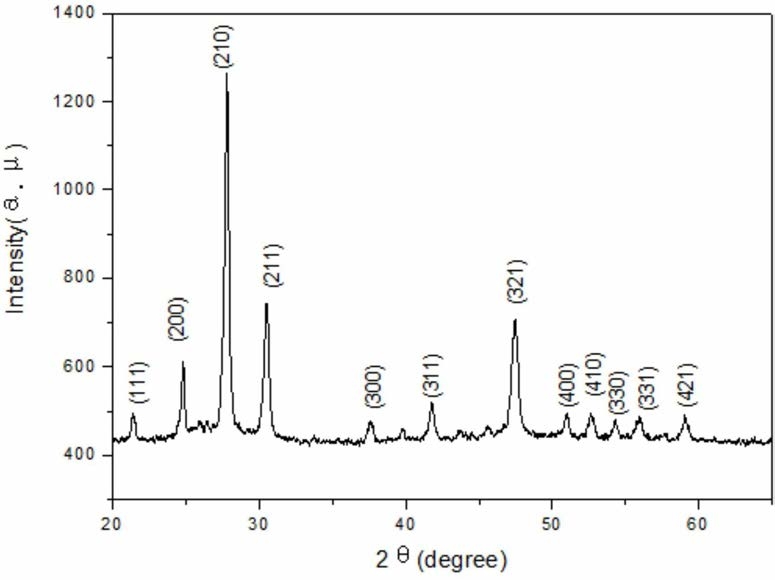

1.一种合成固体氧化物燃料电池电解质材料纳米钼酸镧的方法，其特征在于：将钼酸铵水溶液和硝酸镧水溶液混合后置于反应釜中并加入沉淀剂进行水热均匀沉淀反应，反应温度为200～300℃，反应时间为10～24h，钼酸铵水溶液、硝酸镧水溶液的摩尔浓度依次为

0.005～0.08mol/L、0.15～4mol/L，钼酸铵水溶液与硝酸镧水溶液之间的体积比为1～50：

1；反应完全后经后处理得到固体氧化物燃料电池电解质材料纳米钼酸镧；

沉淀剂为氨水、氢氧化钠、氢氧化钾、尿素、碳酸氢氨中的一种或两种，沉淀剂与硝酸镧之间的摩尔比为10～50：1；沉淀剂是采用缓慢滴加形式加入至反应釜中，加入后强力搅拌1～2h；

水热均匀沉淀反应是将反应釜置于恒温鼓风干燥箱中进行的；

后处理是将反应产物固液分离、洗涤以及置于恒温干燥箱中进行干燥，干燥温度为20～60℃，干燥时间为3～10h。
