1.一种长效超疏水耐磨陶瓷涂层，由以下重量分数比的原料制成：固含量为60-80%的陶瓷乳液30-50份，纳米纤维填料1-10份，

水50-150份，

固含量为30-50%的低表面能高分子聚合物乳液10-40份，表面活性剂1-3份；

具体制备方法是：

（1）、底层乳液及表层乳液的制备

将纳米纤维填料和表面活性剂均匀分散在水中搅拌均匀，然后将陶瓷乳液加入到上述混合溶液中，分散得到均匀的底层乳液；另外，将低表面能高分子聚合物乳液分散到剩余水中搅拌均匀制成表层乳液；

（2）、陶瓷涂层的制备

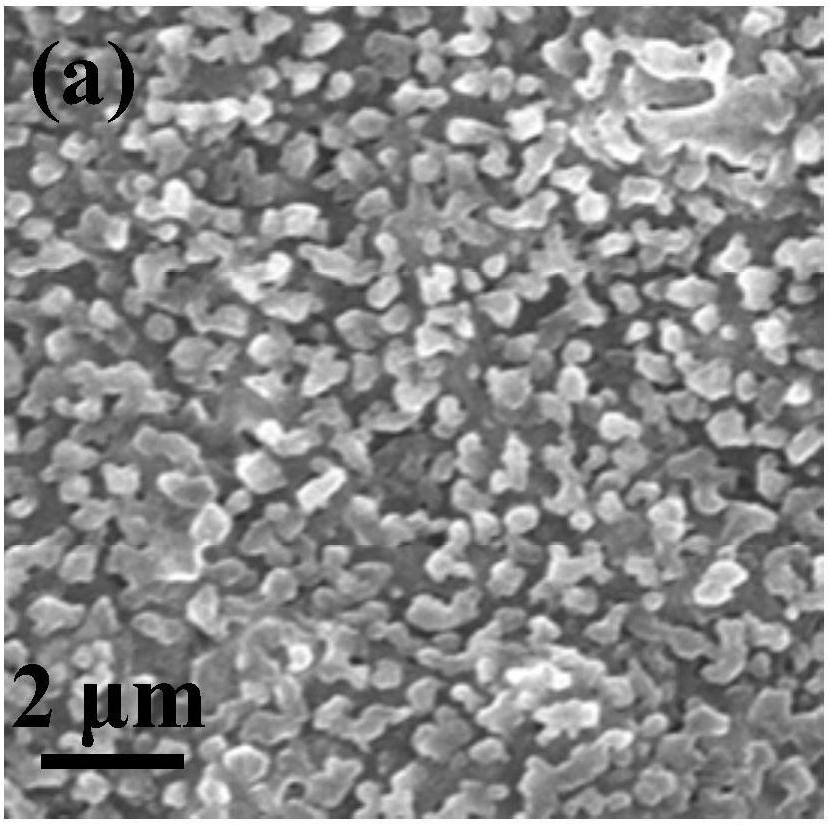

将底层乳液在280℃-400℃高温条件下按照每层间隔30秒的速度层层喷涂得到多孔陶瓷底层，然后对多孔陶瓷底层进行550-700℃、30-90分钟的高温煅烧，自然降至室温后，在

100℃条件下将表层乳液高压喷涂到多孔陶瓷底层表面，继续经过180℃-380℃高温煅烧

30-90分钟后自然降至室温，得到长效超疏水耐磨陶瓷涂层。

2.根据权利要求1所述的长效超疏水耐磨陶瓷涂层，其特征在于：所述陶瓷乳液，包括纳米氧化铝水性乳液、纳米氧化锆水性乳液、纳米氧化钇水性乳液、纳米氧化铈水性乳液中的一种或多种。

3.根据权利要求1所述的长效超疏水耐磨陶瓷涂层，其特征在于：所述纳米纤维填料，包括碳纳米纤维、碳纳米管和无机纳米线，硅纳米线，钛纳米线，氧化锌纳米线，碳化硅晶须中的一种或几种。

4.根据权利要求1所述的长效超疏水耐磨陶瓷涂层，其特征在于：所述的低表面能高分子聚合物乳液，包括低表面能聚偏氟乙烯水性乳液、聚四氟乙烯水性乳液、全氟乙烯丙烯共聚物水性乳液、全氟硅氧烷树脂水性乳液中的一种或多种。

5.根据权利要求1所述的长效超疏水耐磨陶瓷涂层，其特征在于：所述表面活性剂，包括多巴胺、KH550、KH560中的一种或多种。
