1.一种丝素蛋白纳米纤维化的方法，其特征在于，包括以下步骤：S1.取纯化的丝素蛋白溶液，将其质量浓度调整为0.1-5%；

S2.将纯化的丝素蛋白溶液在-10 0 ℃进行冷冻处理2 24h，得到丝素蛋白冷冻体；

~ ~

S3.将丝素蛋白冷冻体在室温下融化解冻，离心去除不溶物，得到重构的丝素蛋白溶液；

S4.将重构的丝素蛋白溶液稀释到质量浓度为0.01-0.5%，在25-37℃下静置4-12h，然后置于液氮中冷冻成固体，然后将固体做冷冻干燥处理，得到纳米纤维化的丝素蛋白。

2.根据权利要求1所述的一种丝素蛋白纳米纤维化的方法，其特征在于，所述冷冻处理是在-4℃下冷冻24h。

3.根据权利要求1所述的一种丝素蛋白纳米纤维化的方法，其特征在于，所述步骤S3中离心是以5000-15000r/min的转速离心3-10min。

4.根据权利要求1所述的一种丝素蛋白纳米纤维化的方法，其特征在于，所述步骤S4中冷冻干燥处理时间为24h。

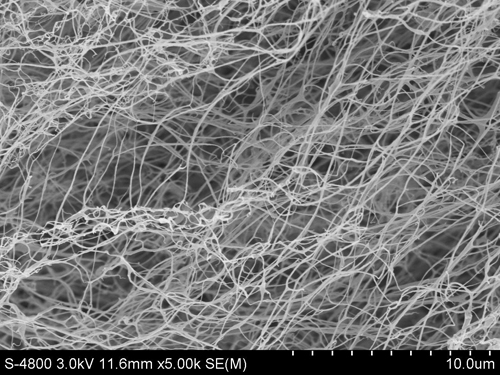

5.一种丝素蛋白纳米纤维，其特征在于，由权利要求1-4任意一项所述方法制备而成。

6.根据权利要求5所述的一种丝素蛋白纳米纤维，其特征在于，其直径为10-200nm。

7.一种纳米纤维化的多孔支架，其特征在于，所述支架具有孔结构或者通道结构，且孔结构或者通道结构内填充有权利要求5所述的丝素蛋白纳米纤维。

8.根据权利要求7所述一种纳米纤维化的多孔支架，其特征在于，所述填充的具体方法为：将重构的丝素蛋白溶液质量浓度稀释到0.01-0.4%，灌注到支架材料中，在25-37℃下静置4-12h，然后置于液氮中冷冻成固体，然后将固体冷冻干燥，得到纳米纤维化的多孔支架；所述支架材料为具有孔结构或者通道结构的支架材料。
