1.一种聚吡咯/石墨烯/锰氧化物复合材料的制备方法，其特征在于具体步骤为：(1)将氧化石墨烯溶解于去离子水中，超声10 min制得氧化石墨烯溶液；

(2)向步骤(1)制得的氧化石墨烯溶液中加入三维多孔聚吡咯，充分搅拌下加入KMnO4溶液和MnSO4溶液，均匀搅拌下反应8 h，制得混合溶液；

(3)向步骤(2)制得的混合溶液中加入NaOH溶液，超声处理5 min后转移至高压反应釜中，185 ℃下反应4 h，自然冷却至室温后，所得产物用去离子水清洗至中性后进行干燥，即制得聚吡咯/石墨烯/锰氧化物复合材料；

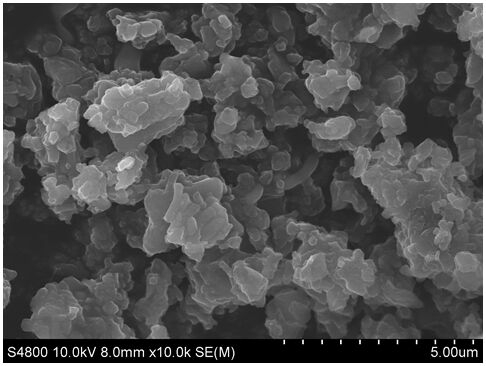

所述三维多孔聚吡咯与氧化石墨烯的质量比为0.1 4:1，所述MnSO4与KMnO4的物质的量~之比为9:1，所述MnSO4与NaOH的物质的量之比为3:5，所述锰氧化物与氧化石墨烯的质量比为0.05 0.5:1。

~
