专利号: 2016110708400
申请人: 广东天机工业智能系统有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

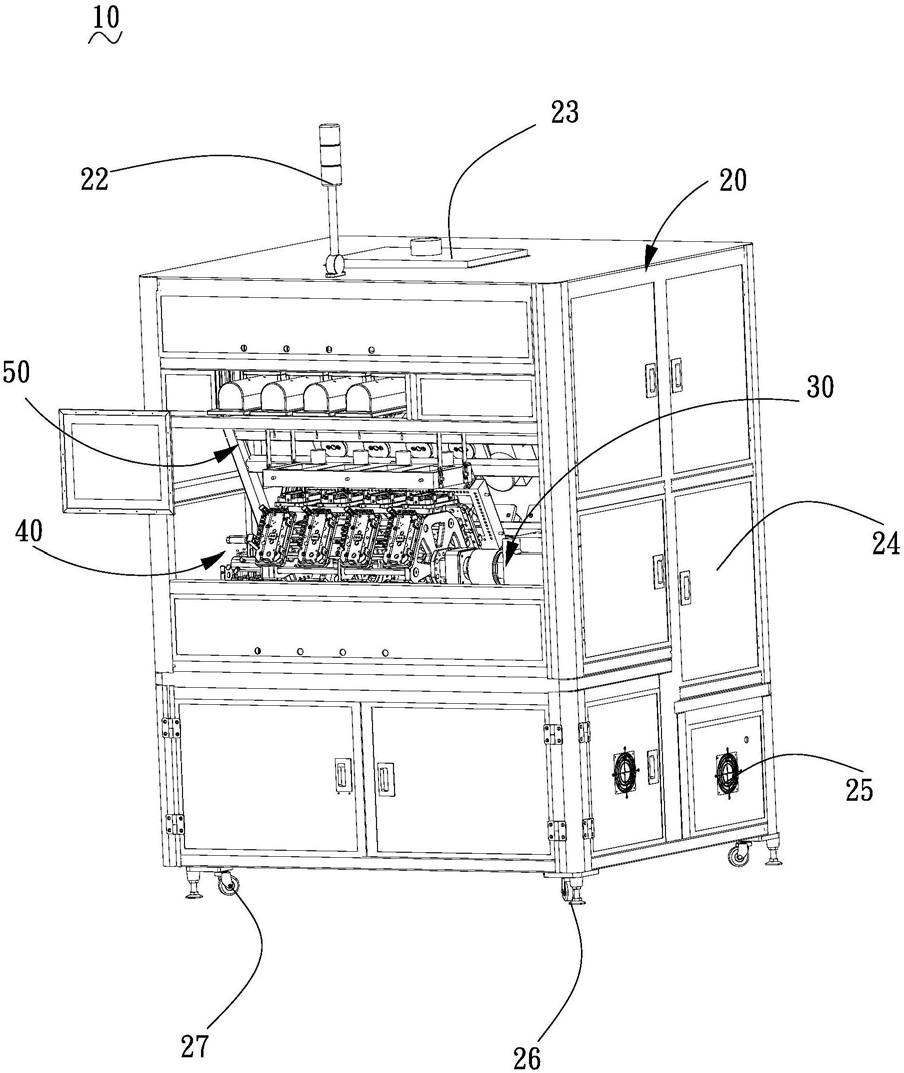

1.一种旋转式镭雕机,其特征在于,包括:机架、安装所述机架上的动力机构、旋转定位机构、若干镭雕机构;所述动力机构位于所述旋转定位机构的一侧且与所述旋转定位机构连接,所述镭雕机构间隔位于所述旋转定位机构外侧;所述旋转定位机构包括安装于所述机架上的二支撑座、安装于所述支撑座上的多边形滚筒、安装于所述多边形滚筒上的若干定位组件,所述多边形滚筒与所述动力机构连接;所述镭雕机构包括抽风罩及镭雕组件,所述抽风罩与所述旋转定位机构相对设置,所述镭雕组件位于所述抽风罩远离所述旋转定位机构的一侧;所述定位组件随所述多边形滚筒转动以对应不同工位的所述镭雕机构,所述定位组件每转一次就从上一工位对应的所述镭雕机构下方转到下一工位对应的所述镭雕机构下方。

2.根据权利要求1所述的旋转式镭雕机,其特征在于,所述旋转定位机构还包括安装于所述机架上的一承接槽及若干粉尘吸头,所述承接槽位于所述多边形滚筒的下方,所述粉尘吸头位于所述支撑座的两侧。

3.根据权利要求1所述的旋转式镭雕机,其特征在于,所述定位组件包括一与所述多边形滚筒连接的安装板、安装于所述安装板上的四定位夹具,所述定位夹具与所述抽风罩相对设置。

4.根据权利要求3所述的旋转式镭雕机,其特征在于,所述抽风罩设有四接口管、镭雕口及若干抽风孔,所述接口管位于所述镭雕口的一侧,所述镭雕口与所述定位夹具一一对应设置,所述抽风孔位于所述镭雕口外围且与所述接口管连通。

5.根据权利要求4所述的旋转式镭雕机,其特征在于,所述镭雕组件包括一安装于所述机架上的支撑板、安装于所述支撑板上的四支撑柱、安装于所述支撑柱上的激光镭雕头,所述激光镭雕头与所述镭雕口相对。

6.根据权利要求1所述的旋转式镭雕机,其特征在于,所述动力机构包括安装于所述机架上的分割器、与所述分割器连接的电机,所述分割器与所述多边形滚筒连接。

7.根据权利要求1所述的旋转式镭雕机,其特征在于,所述镭雕机构的数量为三个,所述镭雕机构与所述多边形滚筒上相邻的三定位组件一一对应设置。

8.根据权利要求1所述的旋转式镭雕机,其特征在于,所述机架上设有一显示器、显示灯及通风盖,所述显示器位于所述机架的前侧,所述显示灯、通风交汇盖位于所述机架的顶部,所述通风交汇盖与所述抽风罩连接。

9.根据权利要求8所述的旋转式镭雕机,其特征在于,所述机架还设有若干面板,所述面板与所述机架铰接。

10.根据权利要求8所述的旋转式镭雕机,其特征在于,所述通风盖包括一盖体、分别设于所述盖体两侧的一交汇接口、若干分接口,所述交汇接口通过所述盖体与所述分接口连通。
