专利号: 2016110721547
申请人: 东北石油大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

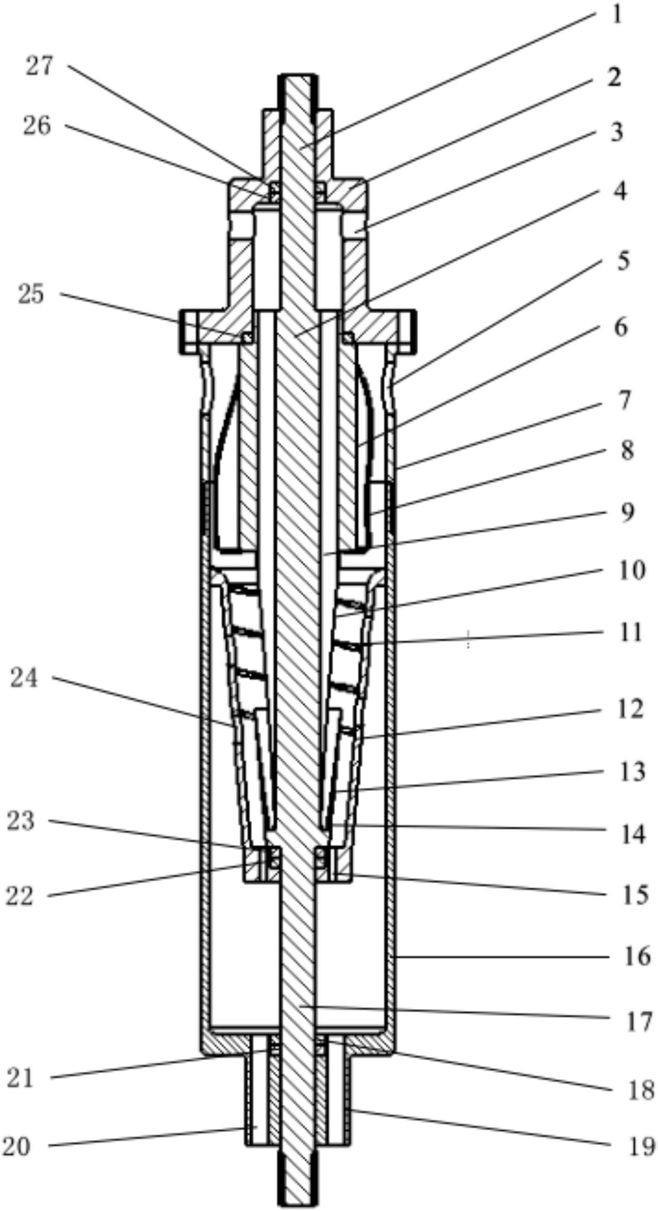

1.一种井下同井采注气液分离器,包括上外壳(2)、进液外壳(7)以及下外壳(16),其特征在于:所述气液分离器还具有气液分离主体(4)、气液分隔罩(13)以及气液外螺旋体(12);

其中,上外壳(2)具有连接法兰盘和内容腔,沿垂向上开有供上传动轴穿过的中央通孔,在所述内容腔的上部开有排气孔(3);

进液外壳(7)的上部开有进液孔(5),进液外壳(7)与上外壳(2)之间通过法兰连接;进液外壳(7)的下端与下外壳(16)的顶端之间通过螺纹连接;下外壳(16)的底端具有下外壳排液段(19),所述下外壳排液段开有供下传动轴(17)穿过的中央通孔,并且沿垂向开有若干下外壳排液孔道(20);

所述气液分离主体(4)位于由上外壳(2)、进液外壳(7)以及下外壳(16)围成的腔体内;

所述气液分离主体由气液分离主体上传动轴(1)、气液分离主体导流段(6)、气液分离主体倒锥段(10)以及气液分离主体下传动轴(17)由上至下依序连接后构成;在所述气液分离主体导流段(6)外焊接有导流叶片(8);气液分离主体上传动轴(1)通过第三滚动轴承(27)和第三动密封结构(26)实现与所述上外壳的转动连接和密封;气液分离主体下传动轴(17)通过第一滚动轴承(21)和第四动密封结构(18)实现与所述下外壳的转动连接和密封;

在气液分离主体倒锥段(10)上开有进气孔(9),与所述进气孔相连接的排气孔道沿垂向贯穿所述气液分离主体倒锥段和气液分离主体导流段,所述排气孔道的出口位于上外壳(2)的内容腔中;所述气液分离主体导流段与所述上外壳之间放置有第二动密封结构(25);

气液分隔罩(13)为空心的倒置锥台形,其下部设有气液分隔罩排液孔(14),气液分隔罩(13)与气液分离主体倒锥段(10)的下端通过螺纹联接,气液分隔罩(13)的锥角大于气液分离主体倒锥段(10)的锥角,以使得两者之间留有环形空间,所述环形空间与气液分隔罩排液孔(14)相连通;

气液外螺旋体(12)亦为空心的倒置锥台形,其锥角与气液分隔罩(13)的锥角相同;气液外螺旋体(12)的内部固定有外螺旋片(11),外螺旋片(11)中央的空间恰可供气液分离主体倒锥段(10)和气液分隔罩(13)嵌入;气液外螺旋体(12)的底端开有供下传动轴(17)穿过的中央通孔,下传动轴(17)与所述气液外螺旋体(12)的底端之间通过第一动密封(23)和第二滚动轴承(22)实现转动密封连接;所述气液外螺旋体的底端开有气液外螺旋排液孔(15),所述气液外螺旋体的中段开有气液外螺旋外壳排液孔(24);

所述气液外螺旋体与下外壳(16)之间采用螺纹联接。
