1.一种泡沫混凝土砌块切割生产线,其特征在于:包括料坯传送系统、料坯切割系统及卸料机(4);

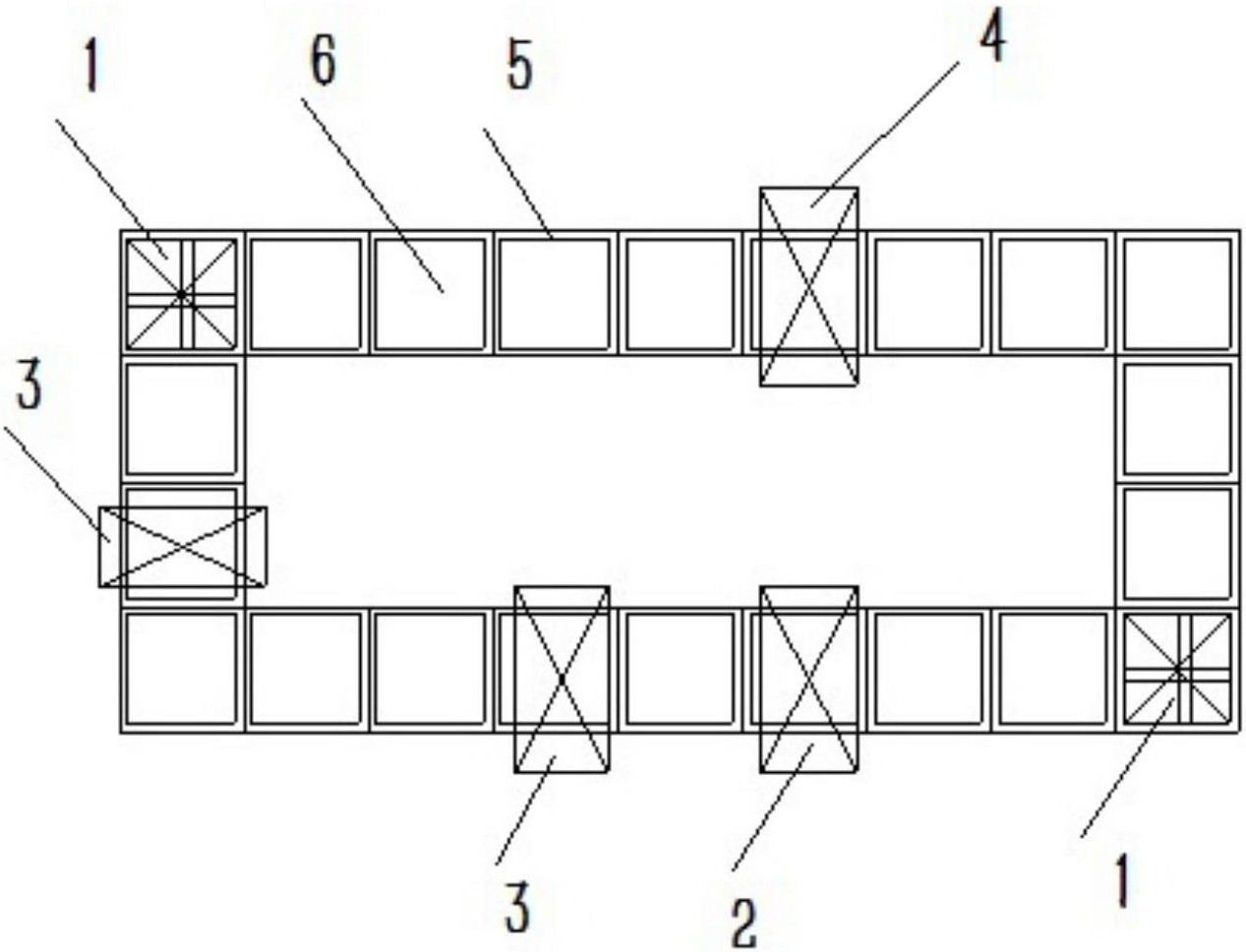

所述料坯传送系统包括料坯运载底板(5)、底板传送轨道(60)及直角转弯机(1);所述底板传送轨道(60)为矩形,所述底板传送轨道(60)内设有首尾接触的多个所述料坯运载底板(5),所述底板传送轨道(60)的一条对角线两端各设置一个所述料坯运载底板(5)的空位,矩形的所述底板传送轨道(60)四角各设置一台可推动所述底板传送轨道(60)中所述料坯运载底板(5)循环转动的所述直角转弯机(1);所述的料坯切割系统包括:水平切割分层剥皮机(2)及纵向圆盘切割机(3);所述水平切割分层剥皮机(2)、所述纵向圆盘切割机(3)机及所述卸料机(4)均依次设置在所述底板传送轨道(60)正上方。
2.根据权利要求1所述的一种泡沫混凝土砌块切割生产线,其特征在于:所述底板传送轨道(60)包括:料坯运载底板滚轮(61)、轨道底座(62)、料坯运载底板导向护板(63)及轨道槽钢,所述料坯运载底板滚轮(61)设置在所述轨道槽钢内,所述轨道底座(62)两侧设有所述料坯运载底板导向护板(63),所述轨道槽钢下方设有所述轨道底座(62),所述料坯运载底板(5)滑动设置在所述料坯运载底板滚轮(61)上方,所述料坯运载底板(5)两侧与所述料坯运载底板导向护板(63)相接触。
3.根据权利要求2所述的一种泡沫混凝土砌块切割生产线,其特征在于:所述料坯运载底板(5)的横截面为正方形,所述底板传送轨道(60)的轨道宽度与正方形的所述料坯运载底板(5)相配合。
4.根据权利要求1所述的一种泡沫混凝土砌块切割生产线,其特征在于:矩形的所述底板传送轨道(60)相邻的长边和短边上方各设置一台所述纵向圆盘切割机(3),所述水平切割分层剥皮机(2)设置在所述底板传送轨道(60)混凝土砌块运送的开始端,所述卸料机(4)设置在所述底板传送轨道(60)混凝土砌块运送的结束端。
5.根据权利要求1所述的一种泡沫混凝土砌块切割生产线,其特征在于:所述直角转弯机(1)推动所述料坯运载底板(5)在所述底板传送轨道(60)内移动的液压推杆行程大于料坯运载底板(5)的宽度。
6.根据权利要求1所述的一种泡沫混凝土砌块切割生产线,所述水平切割分层剥皮机(2)、所述纵向圆盘切割机(3)及所述卸料机(4)与所述轨道底座(62)均为拆卸连接。
7.根据权利要求1所述的一种泡沫混凝土砌块切割生产线,其特征在于:所述水平切割分层剥皮机(2)包括机器架构(71)、双层切割机构(72)及推皮机构(73);所述双层切割机构滑动连接于所述机器架构(71)的前表面,所述推皮机构设置于所述机器架构(71)内部,所述推皮机构设置于所述双层切割机构的正后方。
8.根据权利要求1所述的一种泡沫混凝土砌块切割生产线,所述纵向圆盘切割机(3)包括:切割机架构(81)、圆盘锯(86)、圆盘锯驱动机构及圆盘锯升降机构;所述圆盘锯(86)及圆盘锯驱动机构设置于所述切割机架构(81)内部,所述圆盘锯驱动机构与所述圆盘锯(86)转动连接,所述圆盘锯升降机构设置于所述切割机架构(81)上表面,所述圆盘锯升降机构通过升降丝杆(85)与所述圆盘锯(86)活动连接。
9.根据权利要求1所述的一种泡沫混凝土砌块切割生产线,所述直角转弯机(1)包括:
输包括输送方向垂直设置的上模轨道(91)和送模轨道(92),上模轨道(91)的输送面高于送模轨道(92)的输送面,送模轨道(92)内部设置有运载车(93),运载车(93)能在驱动装置的驱动下沿送模轨道(92)的长度方向做往复运动;运载车(93)上方设置有升降轨道架(94),升降轨道架(94)上设置有与上模轨道(91)的输送方向相同的短轨道(941),靠近驱动装置的固定端的送模轨道(92)上固接有挡板(96),靠近挡板(96)的升降轨道架(94)的侧壁上设置有突出于侧壁的碰撞块(942),碰撞块(942)朝着挡板(96)的方向延伸;升降轨道架(94)与运载车(93)通过升降连杆(95)连接,升降连杆(95)分别与升降轨道架(94)和运载车(93)铰接,升降轨道架(94)能够相对于运载车(93)摆动,升降轨道架(94)下降到极限位置时,短轨道(941)的输送面低于送模轨道(92)的输送面或者与送模轨道(92)的输送面齐平,同时所述碰撞块(942)突出于运载车(93)的靠近挡板(96)的侧壁,当升降轨道架(94)升起到极限位置时,短轨道(941)的输送面与上模轨道(91)的输送面处于同一平面上,或者短轨道(941)的输送面介于上模轨道(91)的输送面和送模轨道(92)的输送面之间。
10.根据权利要求1所述的一种泡沫混凝土砌块切割生产线,其特征在于:所述卸料机(4)包括框式的机架(11),机架(11)上设置有载车(16),载车(16)上设置有升降单元,升降单元下端设置有连杆(57);所述连杆(57)的两端分别设置有与连杆(57)活动连接的夹持臂连接轴(13),夹持臂连接轴(13)的两端分别与夹持部(20)的连接臂(201)的一端固接,连接臂(201)的自由端设置有与其垂直且朝向连杆(57)方向延伸的铰接部(202),铰接部(202)的自由端设置有与其垂直的朝与夹持臂(203)的方向相反的反向延伸的夹持臂(203),两个铰接部(202)的中部铰接;两个所述夹持臂连接轴(13)之间设置有夹持控制装置,所述夹持控制装置用于驱动两个夹持臂连接轴(13)靠拢或者远离。
