专利号: 2016110742416
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

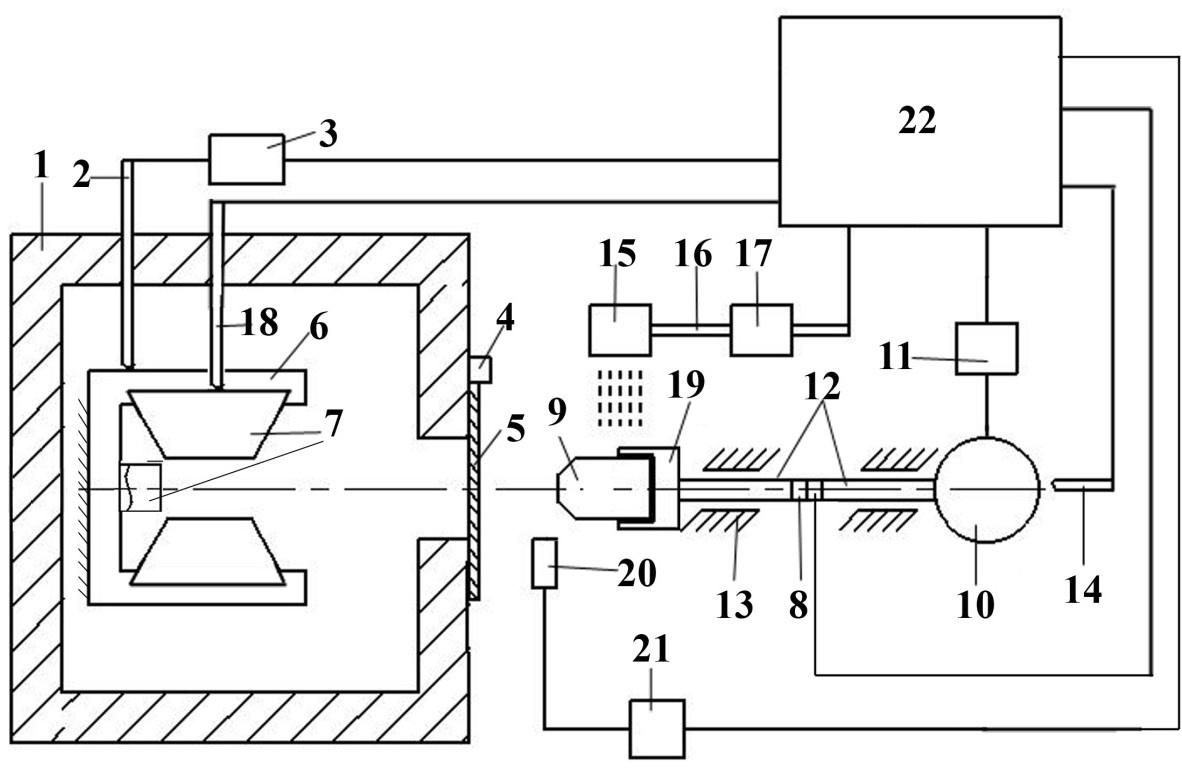

1.一种热作模具寿命检测试验装置,其特征在于:包括热作模具安装座和预成型材料块安装座,所述试验装置还包括用于驱动热作模具安装座和预成型材料块安装座相对运动和相背运动的动力机构,所述试验装置还包括预成型材料块和用于对预成型材料块加热的加热装置,所述预成型材料块具有用于与热作模具的端面顶压接触的第一接触面。

2.根据权利要求1所述的热作模具寿命检测试验装置,其特征在于:所述预成型材料块还具有用于与热作模具的侧周滑移接触的第二接触面。

3.根据权利要求2所述的热作模具寿命检测试验装置,其特征在于:所述预成型材料块安装座具有底壁和侧壁,所述预成型材料块具有设置在底壁上第一预成型材料块本体和设置在侧壁上的第二预成型材料块本体,第一接触面设置第一预成型材料块本体上,第二接触面设置在第二预成型材料本体上。

4.根据权利要求1至3任一项所述的热作模具寿命检测试验装置,其特征在于:所述加热装置包括加热炉,所述动力机构通过与热作模具安装座传动配合实现预成型材料块与热作模具之间的相对运动和相背运动,所述预成型材料块安装座设置在加热炉内,所述预成型材料块与热作模具分离时,动力机构可驱动热作模具安装座返回至加热炉外。

5.根据权利要求4所述的热作模具寿命检测试验装置,其特征在于:所述动力机构置于加热炉外,动力机构的输出端通过导杆驱动热作模具安装座移动。

6.根据权利要求5所述的热作模具寿命检测试验装置,其特征在于:所述导杆上串设有施力端压力传感器,所述试验装置还包括控制部分,控制部分包括与施力端压力传感器采样连接的控制器,所述控制器与动力机构控制连接。

7.根据权利要求6所述的热作模具寿命检测试验装置,其特征在于:所述动力机构包括用于驱动导杆移动的液压装置,所述液压装置与控制器之间连接有液压控制装置。

8.根据权利要求6所述的热作模具寿命检测试验装置,其特征在于:所述试验装置还包括用于将热作模具冷却的冷却装置,所述冷却装置包括冷却喷头和与冷却喷头控制连接的冷却压力产生装置,所述冷却压力产生装置与控制器控制连接。

9.根据权利要求6所述的热作模具寿命检测试验装置,其特征在于:所述试验装置还包括监测部分,监测部分还包括与控制器信号连接的用于对热作模具进行实时监测的显微镜,所述显微镜上连接有显微镜移动装置。

10.根据权利要求9所述的热作模具寿命检测试验装置,其特征在于:监测部分还包括与控制器信号连接的计数装置,所述计数装置包括与液压装置采样连接的计数器。
