专利号: 2016110754733
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 屠宰;肉品处理;家禽或鱼的加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

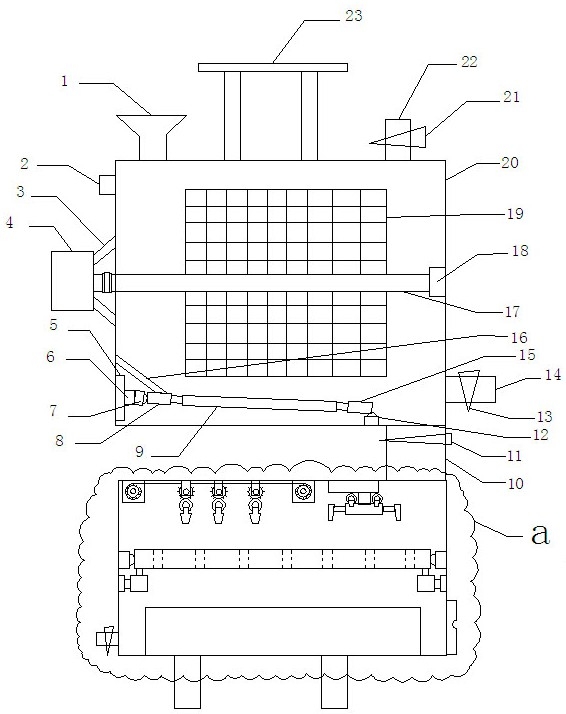

1.一种厚贻贝自动脱壳装置,包括进料口(1)、控制器(2)、机座(3)、第一电机(4)、第一直线电机(5)、第一移动块(6)、第一鱼眼轴承(7)、第一伸缩板(8)、支板(9)、通道(10)、电动阀(11)、第二鱼眼轴承(12)、第一排水阀(13)、第一出水管(14)、第二伸缩板(15)、挡板(16)、转轴(17)、法兰轴承(18)、网格板(19)、第一机箱(20)、进水阀(21)、进水管(22)、机架(23)、第二电机(24)、第二齿轮(25)、第二机箱(26)、振动板(27)、第三鱼眼轴承(28)、隔震板(29)、震动电机(30)、第二排水阀(31)、第二出水管(32)、链条(33)、轮架(34)、第一齿轮(35)、第一双头气缸(36)、第二直线电机(37)、第二移动块(38)、第三双头气缸(39)、第二高压喷嘴(40)、第三高压喷嘴(41)、第二双头气缸(42)、第一高压喷嘴(43)、通孔(44)、箱门(45)、框子(46)和支腿(47),其特征是:所述机架(23)下安装第一机箱(20),第一机箱(20)上安装进料口(1),第一机箱(20)上安装进水管(22),进水管(22)上安装进水阀(21),第一机箱(20)内安装法兰轴承(18),法兰轴承(18)上安装转轴(17),转轴(17)左端通过联轴器与第一电机(4)相连,第一电机(4)安装在机座(3)上,机座(3)安装在第一机箱(20)外,转轴(17)上下两侧各安装网格板(19),第一机箱(20)内左侧安装第一直线电机(5),第一直线电机(5)上安装第一移动块(6),第一移动块(6)上安装第一鱼眼轴承(7),第一鱼眼轴承(7)上安装第一伸缩板(8),第一伸缩板(8)前端安装支板(9),支板(9)右侧安装在第二伸缩板(15)上,第二伸缩板(15)安装在第二鱼眼轴承(12)上,第二鱼眼轴承(12)安装在第一机箱(20)上,挡板(16)左端铰接安装在第一机箱(20)内左侧壁上,挡板(16)右端铰接安装在第一伸缩板(8)上,第一机箱(20)右侧安装第一出水管(14),第一出水管(14)上安装第一排水阀(13),第一机箱(20)下安装通道(10),通道(10)上安装电动阀(11),通道(10)下安装第二机箱(26),第二机箱(26)内顶部安装两个第二电机(24),第二电机(24)的输出轴上安装第二齿轮(25),链条(33)左右两端分别缠绕在两个第二齿轮(25)上,链条(33)下安装不止一个第一齿轮(35),第一齿轮(35)安装在轮架(34)上,轮架(34)安装在第二机箱(26)内顶部,第一齿轮(35)下安装第一双头气缸(36),第一双头气缸(36)左右两侧活塞杆各安装第一高压喷嘴(43),第二机箱(26)内顶部安装第二直线电机(37),第二直线电机(37)上安装第二移动块(38),第二移动块(38)下安装第二双头气缸(42),第二双头气缸(42)左右两侧各安装第二高压喷嘴(40),第二双头气缸(42)上安装两个第三双头气缸(39),第三双头气缸(39)左右两侧各安装第三高压喷嘴(41),第二机箱(26)内左右两侧壁各安装第三鱼眼轴承(28),第三鱼眼轴承(28)上安装振动板(27),振动板(27)上设有不止一个通孔(44),振动板(27)与震动电机(30)的输出轴相连,震动电机(30)安装在隔震板(29)上,第二机箱(26)内放置框子(46),框子(46)位于振动板(27)下方,框子(46)底部为筛板结构,第二机箱(26)左侧安装第二出水管(32),第二出水管(32)上安装第二排水阀(31),第二机箱(26)右侧安装箱门(45),第二机箱(26)安装在支腿(47)上,控制器(2)安装在第一机箱(20)上,控制器(2)通过导线分别与第一电机(4)、第二电机(24)、震动电机(30)、第一直线电机(5)、第二直线电机(37)、第一高压喷嘴(43)、第二高压喷嘴(40)和第三高压喷嘴(41)相连。

2.根据权利要求1所述的一种厚贻贝自动脱壳装置,其特征是:所述第一双头气缸(36)内置第一电磁阀,第一电磁阀通过导线与控制器(2)相连。

3.根据权利要求1所述的一种厚贻贝自动脱壳装置,其特征是:所述第二双头气缸(42)内置第二电磁阀,第二电磁阀通过导线与控制器(2)相连。

4.根据权利要求1所述的一种厚贻贝自动脱壳装置,其特征是:所述第三双头气缸(39)内置第三电磁阀,第三电磁阀通过导线与控制器(2)相连。
