1.一种制备金纳米花的方法，其特征在于：

(1)按每毫升pH 2～3的盐酸溶液中加入0.57～0.79mg醋酸伐普肽的比例，配制成浓度为0.5～0.7mM的醋酸伐普肽溶液；

(2)将步骤(1)的醋酸伐普肽溶液置于60～64℃金属浴中进行40～44min热处理，再对其进行80Hz超声处理30～50s；

(3)按醋酸伐普肽:三氯化金水溶液的摩尔比为1:10～13的比例，向步骤(2)热处理后的醋酸伐普肽溶液中加入三氯化金水溶液，混合均匀，将其放入水浴恒温振荡器中，110～

120rpm，23℃孵育20～22h；

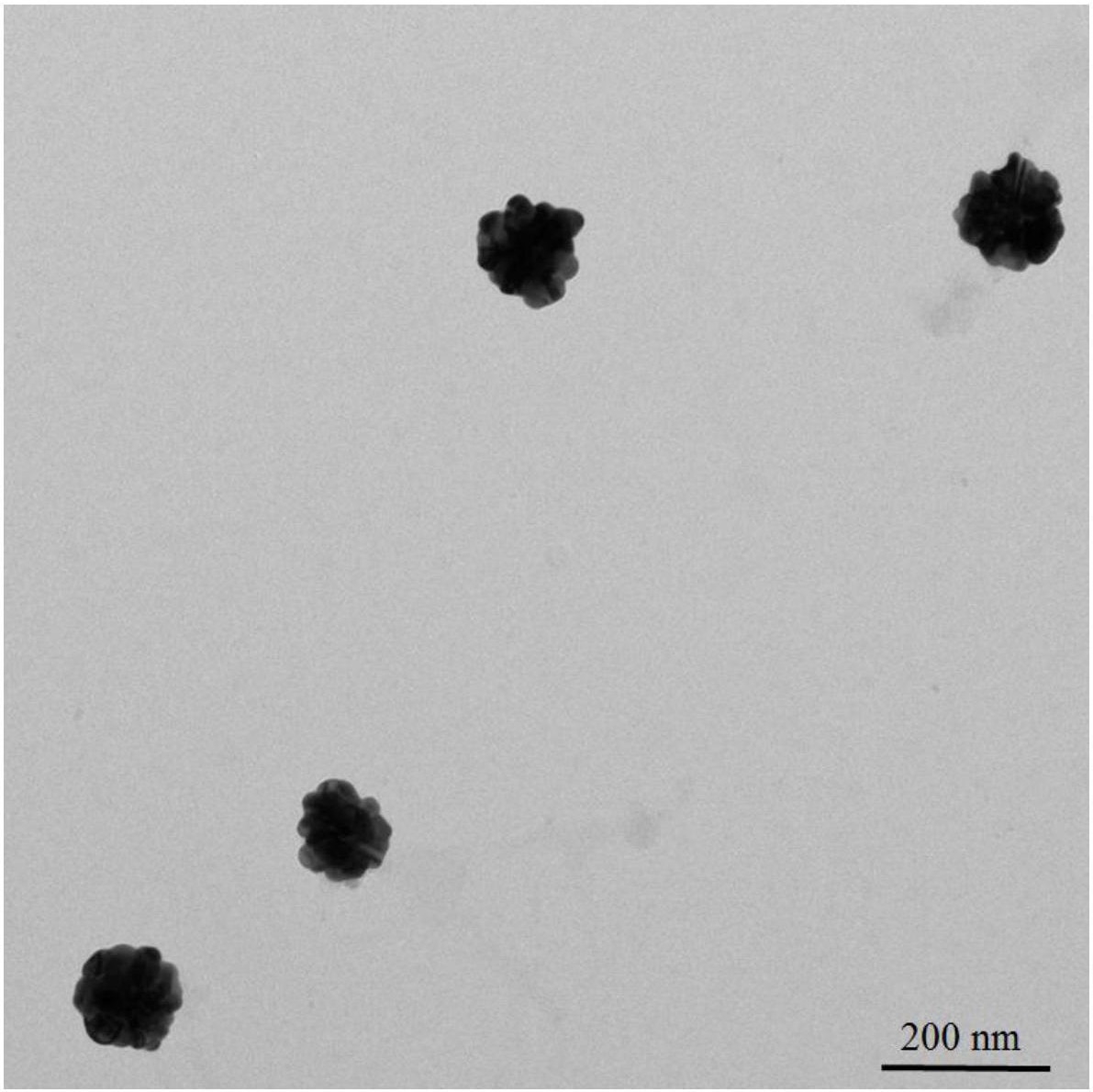

(4)按硼氢化钠:三氯化金水溶液的摩尔比为1:2～5的比例，向步骤(3)孵育好的溶液中加入还原剂硼氢化钠，滴速控制在2滴/分钟，每滴25μL，控制反应温度在23℃，反应时间为20～24min，直至溶液从淡黄色缓慢变为蓝紫色为止，制得粒径为120～150nm的金纳米花。
