1.一种光敏感性星状金纳米粒子的合成方法，其特征在于：

(1)按每毫升pH 1～3的盐酸溶液中加入1.6～3.8mg醋酸兰瑞肽的比例，配制成浓度为

0.15～0.35mM醋酸兰瑞肽溶液；

(2)将上述配置好的醋酸兰瑞肽溶液在超声功率为70Hz，温度为35℃的条件下超声5～

20min，然后将其置于双层气浴振荡器中孵育1～3h。

(3)按醋酸兰瑞肽：氯化金摩尔比＝1:5～20比例向步骤(2)中处理后的溶液中加入氯化金溶液，并将其放入双层气浴振荡器，控制震荡转数为100～200rpm，15～35℃下孵育20～28h；

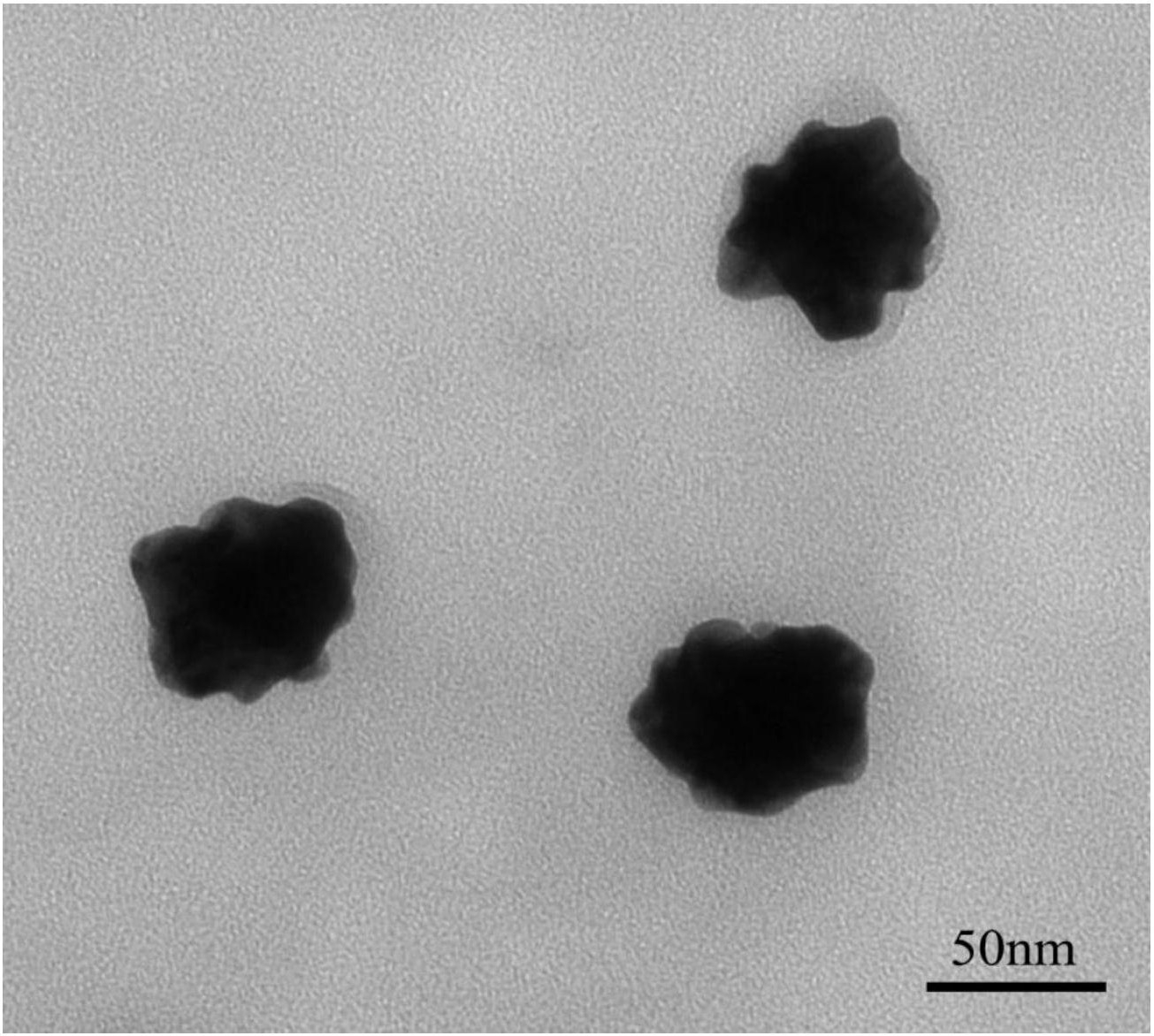

(4)按每100μL混合溶液加入22.5～37.5μL浓度为10～60mM抗坏血酸的的比例，向步骤(3)孵育好的混合溶液中先加入1滴浓度为10～30mM的还原剂抗坏血酸，然后再加入1～3滴浓度为40～60mM的抗坏血酸，最后加入1滴浓度为10～30mM的抗坏血酸，控制抗坏血酸的滴加速度为1滴/1～3分钟，30μL/滴，反应温度为20～30℃，反应时间为1～3h，将结合在兰瑞肽表面的金离子还原成金单质，制得单分散性良好的光敏性星状金纳米粒子。
