专利号: 2016110779764
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 炉;窑;烘烤炉;蒸馏炉〔4〕
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

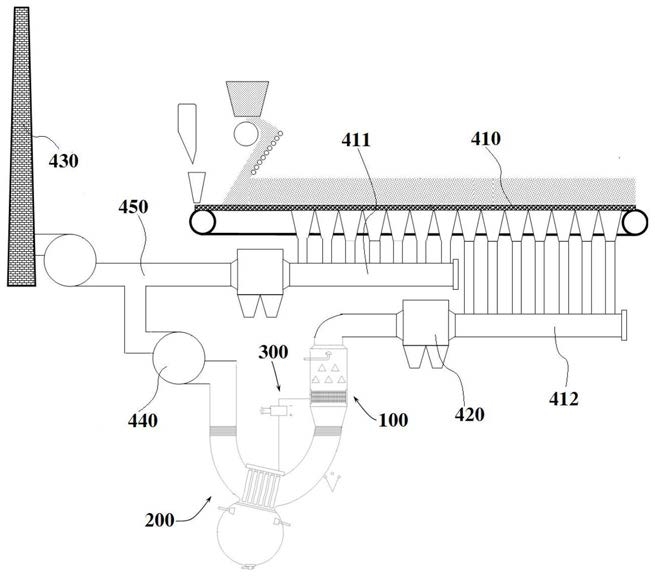

1.一种铁矿烧结过程烟气PM10/2.5的选择性减排系统,其特征在于:包括前部风箱(411)、后部风箱(412)、团聚捕集装置和主烟道(450),所述的前部风箱(411)直接与排烟烟囱(430)相连,所述的后部风箱(412)经团聚捕集装置与主烟道(450)相连。

2.根据权利要求1所述的一种铁矿烧结过程烟气PM10/2.5的选择性减排系统,其特征在于:团聚捕集装置包括:颗粒团聚单元(100),该颗粒团聚单元(100)内设置有团聚剂喷头(101);

折转捕集单元(200),该折转捕集单元(200)包括储集部件(210)、进气弯管(220)和出气弯管(230),所述的进气弯管(220)和出气弯管(230)的底部相连通并构成折转弯管,所述的储集部件(210)倾斜的设置于出气弯管(230)上,颗粒物在折转弯管中沉降并储存于储集部件(210)中;

所述的颗粒团聚单元(100)设置于折转捕集单元(200)的上部,颗粒团聚单元(100)的底部与折转捕集单元(200)的进气弯管(220)相连。

3.根据权利要2所述的一种铁矿烧结过程烟气PM10/2.5的选择性减排系统,其特征在于:

所述的后部风箱(412)为烧结台车(410)中部至烧结台车(410)末端位置处下方对应的风箱。

4.根据权利要3所述的一种铁矿烧结过程烟气PM10/2.5的选择性减排系统,其特征在于:

所述的后部风箱(412)与团聚捕集装置之间设置有除尘器(420)。

5.根据权利要2-4任一项所述的一种铁矿烧结过程烟气PM10/2.5的选择性减排系统,其特征在于:所述的颗粒团聚单元(100)包括团聚剂喷头(101)、扰流柱(102)和颗粒团聚室(104),所述的团聚剂喷头(101)和扰流柱(102)设置于颗粒团聚室(104)的内部,且团聚剂喷头(101)位于扰流柱(102)的上部。

6.根据权利要求5所述的一种铁矿烧结过程烟气PM10/2.5的选择性减排系统,其特征在于:还包括静电除尘单元(300),该静电除尘单元(300)包括电晕电极(301)、收尘电极(302)和供电部件(303),所述的电晕电极(301)设置于颗粒团聚单元(100)内,收尘电极(302)设置于折转捕集单元(200)的出气弯管(230)上,所述的电晕电极(301)、收尘电极(302)分别与供电部件(303)的负正电极相连。

7.根据权利要求6所述的一种铁矿烧结过程烟气PM10/2.5的选择性减排系统,其特征在于:所述的团聚剂喷头(101)的喷射方向与烟气的流动方向相反;所述的扰流柱(102)的横截面形状为等腰三角形。

8.根据权利要求7所述的一种铁矿烧结过程烟气PM10/2.5的选择性减排系统,其特征在于:所述的颗粒团聚室(104)的底部设置有收缩管道(103),该收缩管道(103)的横截面积沿着竖直向下的方向逐渐减小,颗粒团聚室(104)通过收缩管道(103)与进气弯管(220)相连。

9.一种铁矿烧结过程烟气PM10/2.5的选择性减排方法,其特征在于,步骤如下:选择烧结台车(410)后部风箱(412),将后部风箱(412)中的烟气引入团聚捕集装置,烟气中的微细颗粒物在团聚捕集装置中被团聚捕集,而后烟气再经增压泵(440)增压引入主烟道(450)。

10.根据权利要求9所述的一种铁矿烧结过程烟气PM10/2.5的选择性减排方法,其特征在于,后部风箱(412)中的烟气经除尘器(420)除尘后再引入团聚捕集装置团聚捕集,后部风箱(412)为烧结台车(410)中部至烧结台车(410)末端位置处下方对应的风箱。
