专利号: 2016110780615
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种烟气微细颗粒的团聚捕集方法,其特征在于:具体步骤为:

步骤一、微细颗粒物团聚

烟气进入团聚捕集装置,在团聚捕集装置中向烟气中喷入团聚剂,微细颗粒物与团聚剂充分混合,团聚剂雾滴与烟气充分混合并团聚长大;

步骤二、捕集颗粒物

微细颗粒物团聚长大后进入团聚捕集装置的折转弯管中,在折转弯管下部的转向部位烟气急速的改变气体流向,使得烟气中的颗粒物与烟气分离,折转弯管倾斜的设置有储集部件(210),颗粒物被储集部件(210)捕集并储存。

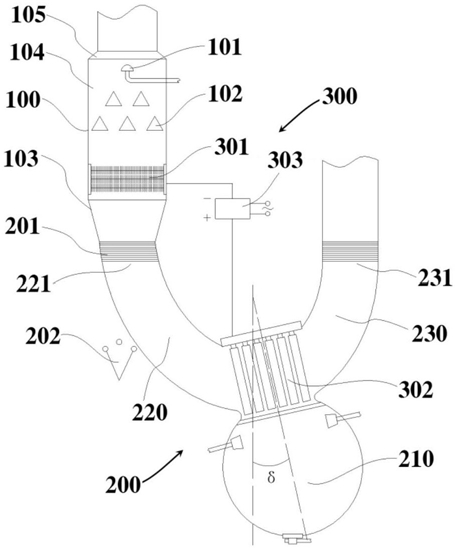

2.根据权利要求1所述的一种烟气微细颗粒的团聚捕集方法,其特征在于:所述的团聚捕集装置包括颗粒团聚单元(100),该颗粒团聚单元(100)内设置有团聚剂喷头(101);

折转捕集单元(200),该折转捕集单元(200)包括储集部件(210)、进气弯管(220)和出气弯管(230),所述的进气弯管(220)和出气弯管(230)的底部相连通并构成折转弯管,所述的储集部件(210)倾斜的设置于出气弯管(230)上,颗粒物在折转弯管中沉降并储存于储集部件(210)中;

所述的颗粒团聚单元(100)设置于折转捕集单元(200)的上部,颗粒团聚单元(100)的底部与折转捕集单元(200)的进气弯管(220)相连。

3.根据权利要求2所述的一种烟气微细颗粒的团聚捕集方法,其特征在于:所述的颗粒团聚单元(100)包括团聚剂喷头(101)、扰流柱(102)和颗粒团聚室(104),所述的团聚剂喷头(101)和扰流柱(102)设置于颗粒团聚室(104)的内部,且团聚剂喷头(101)位于扰流柱(102)的上部。

4.根据权利要求3所述的一种烟气微细颗粒的团聚捕集方法,其特征在于:还包括静电除尘单元(300),该静电除尘单元(300)包括电晕电极(301)、收尘电极(302)和供电部件(303),所述的电晕电极(301)设置于颗粒团聚单元(100)内,收尘电极(302)设置于折转捕集单元(200)的出气弯管(230)上,所述的电晕电极(301)、收尘电极(302)分别与供电部件(303)的负正电极相连。

5.根据权利要求4所述的一种烟气微细颗粒的团聚捕集方法,其特征在于:步骤一、微细颗粒物团聚的具体步骤为:A、烟气进入颗粒团聚室(104),在颗粒团聚室(104)的顶部向烟气中喷入团聚剂雾滴,且团聚剂雾滴的喷射方向与烟气的流动方向相反,烟气在扰流柱(102)扰流作用下,微细颗粒物发生不规则方向运动,团聚剂雾滴与烟气中的颗粒物充分混合并团聚长大;

B、颗粒物团聚长大后,电晕电极(301)对颗粒物进行电晕放电,使颗粒物上带上电荷。

6.根据权利要求4或5所述的一种烟气微细颗粒的团聚捕集方法,其特征在于:步骤二、捕集颗粒物的具体步骤为:A、烟气中的颗粒物经团聚长大、电晕放电后进入折转捕集单元(200),颗粒物随烟气沿着折转弯管中运动,颗粒物在重力和颗粒惯性力的共同作用下沉降、捕集在折转弯管下部的储集部件(210)中;

B、供电部件(303)为收尘电极(302)供电,使得收尘电极(302)带上与颗粒物相异的电荷,未沉降的颗粒被收尘电极(302)捕集,经震动后储存于储集部件(210)。

7.根据权利要求6所述的一种烟气微细颗粒的团聚捕集方法,其特征在于:所述的进气弯管(220)的上部通过震荡波纹管(201)与颗粒团聚单元(100)的底部相连,出气弯管(230)的上部通过震荡波纹管(201)与烟气管道相连,折转捕集单元(200)可在竖直方向上上下震荡。

8.根据权利要求7所述的一种烟气微细颗粒的团聚捕集方法,其特征在于:所述的电晕电极(301)设置于扰流柱(102)的下部,所述的收尘电极(302)设置于储集部件(210)入口处上方。

9.一种烧结烟气微细颗粒物的减排方法,其特征在于:具体步骤为,将烧结台车中后部的风箱内的烟气引入团聚捕集装置,团聚捕集装置将烟气中的微细颗粒团聚、捕集去除,净化后的烟气再由管道引入烧结机主烟道;其中,团聚捕集装置对微细颗粒物的团聚捕集方法为权利要求1-8任一项所述的团聚捕集方法。

10.根据权利要求9所述的一种烧结烟气微细颗粒物的减排方法,其特征在于:中后部的风箱为烧结台车中部至烧结台车末端位置处下方对应的风箱。
