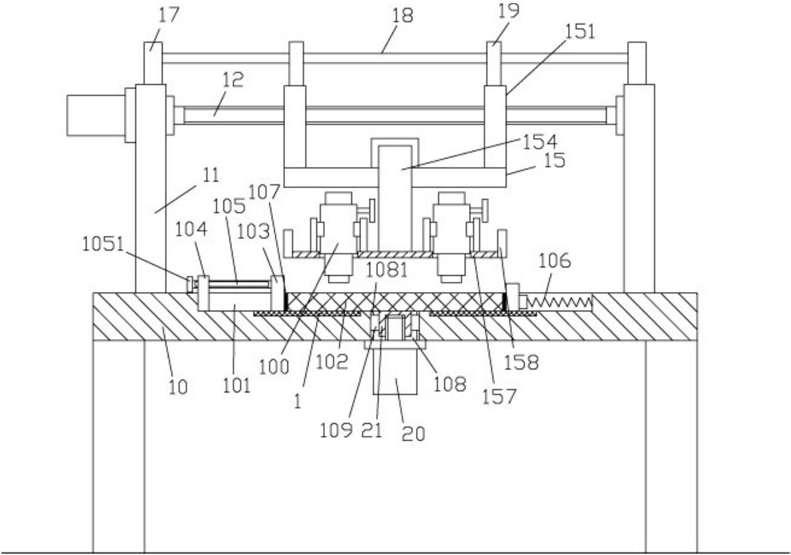

1.一种可调节光电显微镜，包括机架(10)和光电显微镜主体(100)，其特征在于：所述机架(10)的顶板的两侧固定有竖直支撑板(11)，传动螺杆(12)的两端铰接在两个竖直支撑板(11)的上部，其中一个竖直支撑板(11)上固定有驱动电机，驱动电机的输出轴为花键轴，花键轴插套在对应的传动螺杆(12)的一端具有的花键孔中，移动架(15)的两个竖直移动板(151)螺接在传动螺杆(12)中；

所述机架(10)的顶板的中部顶面具有放置板凹槽(101)，放置板凹槽(101)的中部放置有放置平板(102)，放置平板(102)的两侧的放置板凹槽(101)中插套有调节板(103)，放置平板(102)夹持在两个调节板(103)之间，一侧的调节板(103)处的放置板凹槽(101)的一端固定有微调支撑板(104)，微调支撑板(104)上螺接有微调螺杆(105)，微调螺杆(105)的外端固定有转动部(1051)，微调螺杆(105)的内端铰接在对应的调节板(103)上，另一个调节板(103)上固定有缓冲弹簧(106)，缓冲弹簧(106)处于放置板凹槽(101)中，缓冲弹簧(106)的另一端固定在放置板凹槽(101)的对应的一端的内侧壁上；

移动架(15)的底板的后部固定有调节电机(152)，调节电机(152)的输出轴上螺接有调节螺套(153)，调节螺套(153)的前端固定有竖直支撑杆(154)，竖直支撑杆(154)的后壁面固定有导向杆(155)，导向杆(155)插套在移动架(15)的底板的前壁面具有的插孔(156)中，竖直支撑杆(154)的底部固定有横向板(157)，横向板(157)上固定有两个光电显微镜主体(100)，光电显微镜主体(100)的物镜伸出横向板(157)上具有的通孔(1)中并对着放置平板(102)。

2.根据权利要求1所述的一种可调节光电显微镜，其特征在于：所述放置平板(102)的两侧固定有自润滑层(107)，自润滑层(107)压靠在对应的调节板(103)上。

3.根据权利要求1所述的一种可调节光电显微镜，其特征在于：所述放置板凹槽(101)的底面中部具有微调通孔(108)，机架(10)的顶板的底面中部固定有微调电机(20)，微调电机(20)的输出轴上螺接有提升块(21)，提升块(21)插套在微调通孔(108)中，微调通孔(108)的内侧壁上固定有导向块(109)，导向块(109)插套在微调通孔(108)的外侧壁上具有的竖直滑槽(1081)中，提升块(21)的顶面压靠在放置平板(102)的底面上。

4.根据权利要求2所述的一种可调节光电显微镜，其特征在于：所述两个竖直支撑板(11)的上部固定有导向块(17)，横向限位杆(18)的两端固定在两个导向块(17)上，两个竖直移动板(11)的顶部固定有上连接块(19)，上连接块(19)插套在横向限位杆(18)上。

5.根据权利要求1所述的一种可调节光电显微镜，其特征在于：所述放置板凹槽(101)的底面具有的下凹槽中嵌套并固定有永磁铁片(2)，永磁铁片(2)与放置平板(102)相吸附。
