1.一种磷酸铜微米花球的制备方法,包括以下步骤:
(1)将尿素、十二烷基硫酸钠和水溶性铜盐溶于水中,得到混合溶液;
(2)将所述步骤(1)得到的混合溶液与甘油和磷酸混合,进行加热反应,得到磷酸铜微米花球。
2.根据权利要求1所述的制备方法,其特征在于,所述步骤(1)得到的混合溶液中尿素的质量、十二烷基硫酸钠的质量、水溶性铜盐的物质的量和水的体积的比为4~6g:0.1~
0.5g:0.5mmol:15mL。
3.根据权利要求1所述的制备方法,其特征在于,所述步骤(2)中,混合溶液和甘油的体积比为15:20。
4.根据权利要求1所述的制备方法,其特征在于,所述水溶性铜盐中铜离子和磷酸的摩尔比1:1。
5.根据权利要求1或4所述的制备方法,其特征在于,所述水溶性铜盐为硫酸铜、硝酸铜和氯化铜中的一种或几种。
6.根据权利要求1或4所述的制备方法,其特征在于,所述磷酸以磷酸溶液滴加的形式加入,所述磷酸溶液与所述步骤(1)混合溶液的体积比为5:15。
7.根据权利要求6所述的制备方法,其特征在于,所述滴加的速率为0.1~0.5mL/s。
8.根据权利要求1所述的制备方法,其特征在于,所述加热反应的时间为2~12h,所述加热反应的温度为100~120℃,所述加热反应的压力高于标准大气压。

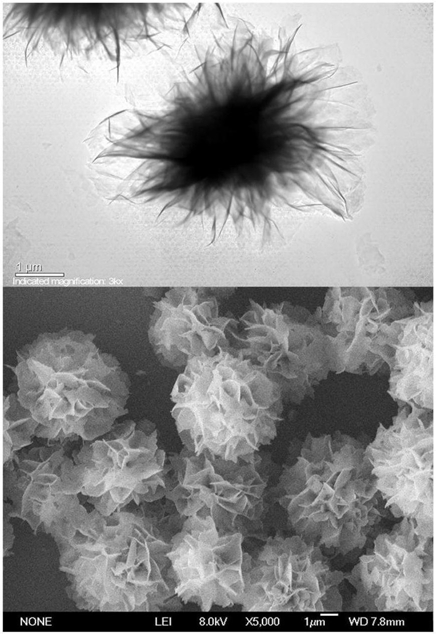

9.权利要求1~8任一项所述制备方法制备得到的磷酸铜微米花球,具体为由磷酸铜晶体组成的片状结构自组装而成的花瓣球结构。
10.根据权利要求9所述的磷酸铜微米花球,其特征在于,所述磷酸铜微米花球的粒径为3~6μm。
