1.一种磷酸铜纳米球的制备方法,包括以下步骤:
(1)将尿素和十二烷基硫酸钠溶于水中,得到混合溶液;
(2)将所述步骤(1)得到的混合溶液与水溶性铜盐、磷酸和水混合后进行水热反应,得到磷酸铜纳米球。
2.根据权利要求1所述的制备方法,其特征在于,所述步骤(1)中尿素的质量与步骤(1)和步骤(2)中水的总体积比为3~6g:100mL。
3.根据权利要求1或2所述的制备方法,其特征在于,所述步骤(1)中十二烷基硫酸钠的质量与步骤(1)和步骤(2)中水的总体积比为0.05~0.5g:100mL。
4.根据权利要求1所述的制备方法,其特征在于,所述步骤(2)中水溶性铜盐中的铜与磷酸的摩尔比为1:1。
5.根据权利要求1或4所述的制备方法,其特征在于,所述步骤(2)中水溶性铜盐的物质的量与步骤(1)和步骤(2)中水的总体积比为0.5~1mmol:100mL。
6.根据权利要求5所述的制备方法,其特征在于,所述步骤(2)中水热反应的温度为80~100℃,水热反应的pH值为3.0~7.0,水热反应的时间为1~4h。

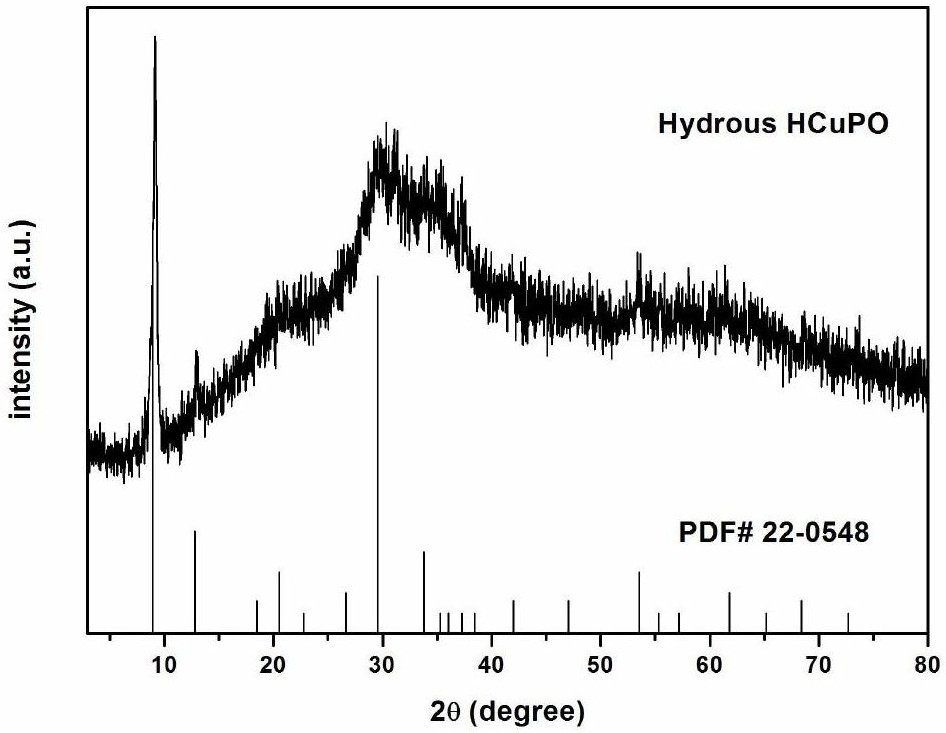

7.权利要求1~6任意一项所述制备方法制备的磷酸铜纳米球,粒径为150~500nm。
8.根据权利要求7所述的磷酸铜纳米球,其特征在于,所述磷酸铜纳米球的粒径为200~400nm。
9.权利要求7或8所述磷酸铜纳米球作为过氧化物模拟酶的应用。
10.根据权利要求9所述的应用,其特征在于,所述磷酸铜纳米球作为过氧化物模拟酶催化水溶性导电聚3,4-乙撑二氧噻吩、聚吡咯或聚苯胺的合成。
