专利号: 2016110823625
申请人: 广西大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

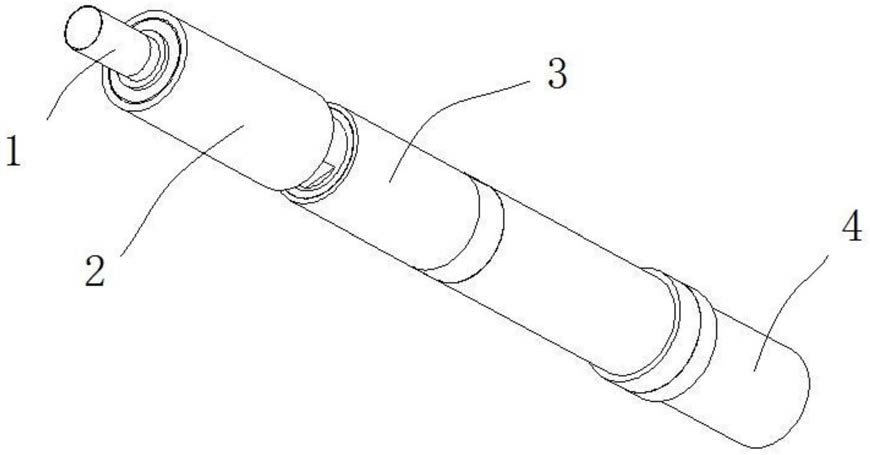

1.一种电磁弹簧冲击器,其特征在于,包括:

主轴,其设于固定装置上,所述主轴与驱动机构连接,通过所述驱动机构驱动所述主轴转动;

击锤装置,设于所述主轴上,与所述主轴间隙配合,所述击锤装置包括:击锤,其套设于所述主轴上,与所述主轴间隙配合;

弹簧机构,其包括弹簧固定块和弹簧,所述弹簧固定块固定设于所述击锤上,所述弹簧套设于所述主轴上,上端固定设于所述弹簧固定块上;

电磁块机构,其包括上电磁块和下电磁块,所述上电磁块位于所述弹簧的下方,固定设于所述击锤上,所述上电磁块与所述主轴为间隙配合,可沿着所述主轴上下移动,所述下电磁块设于所述上电磁块的下方,固定设于所述主轴上;以及电控模块,其设于所述弹簧与所述上电磁块之间,与所述主轴间隙配合,所述电控模块用于使所述上电磁块和所述下电磁块间产生相斥的磁性;以及砧座,其固定设于所述主轴的底部,位于所述击锤的下方,所述砧座的撞击面对应所述击锤的下端面设置,所述砧座下端设有钻具。

2.根据权利要求1所述的电磁弹簧冲击器,其特征在于,所述击锤上端设有击锤堵头,所述击锤堵头与所述主轴间隙配合。

3.根据权利要求1所述的电磁弹簧冲击器,其特征在于,在所述上电磁块和所述下电磁块未有磁力的状态下,所述上电磁块与所述下电磁块之间存在间隙。

4.根据权利要求1所述的电磁弹簧冲击器,其特征在于,所述主轴中部设有中空的冷却水管道。

5.根据权利要求4所述的电磁弹簧冲击器,其特征在于,所述砧座通过空心的螺丝固定设于所述主轴上,所述空心的螺丝对应所述冷却水管道设置。

6.根据权利要求1所述的电磁弹簧冲击器,其特征在于,所述固定装置包括滚动轴承和轴承外壳,所述滚动轴承设于所述轴承外壳上,所述主轴设于所述滚动轴承上。

7.根据权利要求6所述的电磁弹簧冲击器,其特征在于,所述滚动轴承包括上滚动轴承和下滚动轴承,所述下滚动轴承处设有轴挡圈,所述击锤装置设于所述下滚动轴承的下方。

8.根据权利要求1所述的电磁弹簧冲击器,其特征在于,所述上电磁块与所述击锤为螺纹连接。

9.根据权利要求1所述的电磁弹簧冲击器,其特征在于,所述下电磁块与所述主轴为螺纹连接。

10.根据权利要求1所述的电磁弹簧冲击器,其特征在于,所述下电磁块通过键与所述砧座连接。
