专利号: 2016110863872
申请人: 赵新伟
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

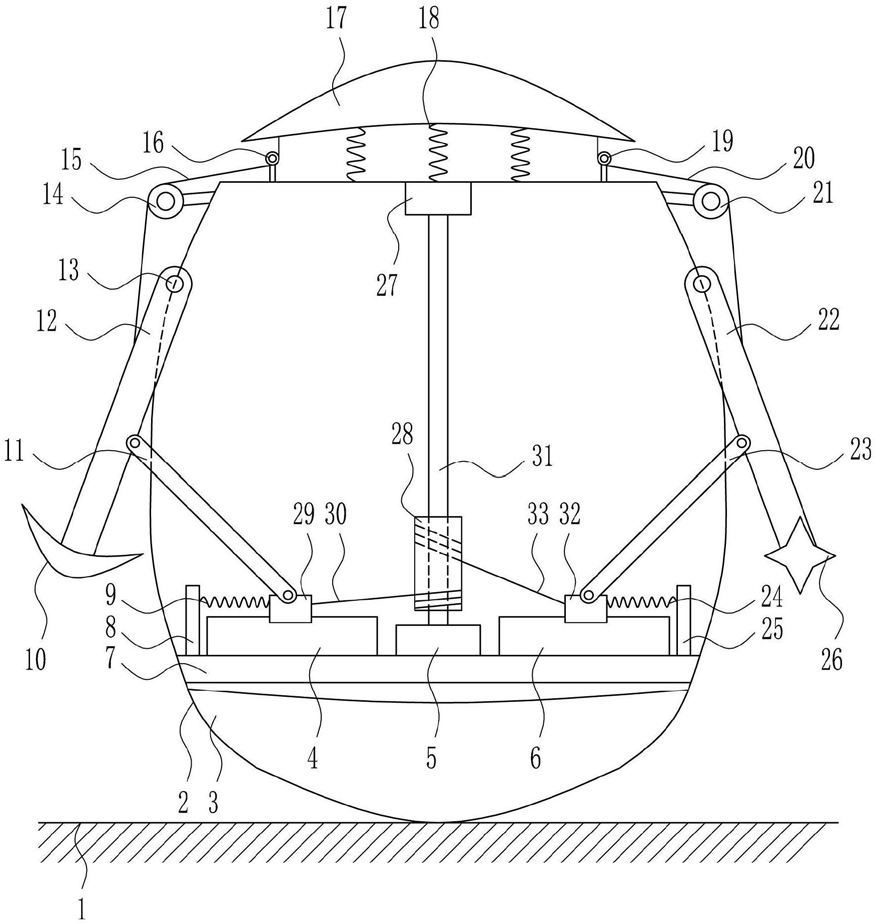

1.一种游乐场用娱乐型机器人,其特征在于,包括有框体(2)、铁块(3)、第一滑轨(4)、轴承座(5)、第二滑轨(6)、放置板(7)、第一挡板(8)、第一弹性元件(9)、月亮玩具(10)、第一连接杆(11)、第一摆动杆(12)、铰接部件(13)、第一定滑轮(14)、第三拉绳(15)、第三定滑轮(16)、顶板(17)、第三弹性元件(18)、第四定滑轮(19)、第四拉绳(20)、第二定滑轮(21)、第二摆动杆(22)、第二连接杆(23)、第二弹性元件(24)、第二挡板(25)、星星玩具(26)、旋转电机(27)、滚筒(28)、第一滑块(29)、第一拉绳(30)、转轴(31)、第二滑块(32)和第二拉绳(33);地面(1)上放置有框体(2),框体(2)内底部通过焊接的方式连接有铁块(3),框体(2)内左壁和右壁之间通过焊接的方式连接有放置板(7),放置板(7)顶部从左至右依次通过螺栓连接的方式连接有第一滑轨(4)、轴承座(5)和第二滑轨(6),第一滑轨(4)上滑动式的连接有第一滑块(29),第一滑块(29)和第一滑轨(4)配合,第一滑块(29)顶部通过铰接部件(13)连接有第一连接杆(11),铰接部件(13)包括有凹形板(34)、连接轴(35)和旋转板(36),连接轴(35)固定安装在凹形板(34)上,在旋转板(36)上设有通孔,连接轴(35)穿过旋转板(36)上的通孔,并且旋转板(36)绕着连接轴(35)转动,第一滑块(29)顶部通过焊接的方式和第一滑块(29)顶部上的铰接部件(13)的凹形板(34)连接,第一连接杆(11)的底端通过焊接的方式和第一滑块(29)顶部上的铰接部件(13)的旋转板(36)连接,第一连接杆(11)穿过框体(2)左侧面,第二滑轨(6)上滑动式的连接有第二滑块(32),第二滑块(32)和第二滑轨(6)配合,第二滑块(32)顶部通过铰接部件(13)连接有第二连接杆(23),第二滑块(32)顶部通过焊接的方式和第二滑块(32)顶部上的铰接部件(13)的凹形板(34)连接,第二连接杆(23)的底端通过焊接的方式和第二滑块(32)顶部上的铰接部件(13)的旋转板(36)连接,第二连接杆(23)穿过框体(2)右侧面,放置板(7)顶部左侧通过焊接的方式连接有第一挡板(8),第一挡板(8)位于第一滑轨(4)的左方,第一挡板(8)右侧和第一滑块(29)左侧之间设有第一弹性元件(9),第一弹性元件(9)的左端通过挂钩连接的方式和第一挡板(8)的右侧连接,第一弹性元件(9)的右端通过挂钩连接的方式和第一滑块(29)的左侧连接,放置板(7)顶部右侧通过焊接的方式连接有第二挡板(25),第二挡板(25)位于第二滑轨(6)的右方,第二挡板(25)的左侧和第二滑块(32)的右侧之间设有第二弹性元件(24),第二弹性元件(24)的左端通过挂钩连接的方式和第二滑块(32)右侧连接,第二弹性元件(24)的右端通过挂钩连接的方式和第二挡板(25)左侧连接,框体(2)左侧面上方通过铰接部件(13)连接有第一摆动杆(12),框体(2)左侧面上方通过焊接的方式和框体(2)左侧面上方的铰接部件(13)的凹形板(34)连接,第一摆动杆(12)的顶端通过焊接的方式和框体(2)左侧面上方的铰接部件(13)的旋转板(36)连接,第一摆动杆(12)底端通过焊接的方式连接有月亮玩具(10),第一摆动杆(12)右侧通过铰接部件(13)和第一连接杆(11)顶端连接,第一摆动杆(12)右侧通过焊接的方式和第一摆动杆(12)右侧面上的铰接部件(13)的凹形板(34)连接,第一连接杆(11)通过焊接的方式和第一摆动杆(12)右侧面上的铰接部件(13)的旋转板(36)连接,框体(2)右侧面上方通过铰接部件(13)连接有第二摆动杆(22),框体(2)右侧面上方通过焊接的方式和框体(2)右侧面上方的铰接部件(13)的凹形板(34)连接,第二摆动杆(22)的顶端通过焊接的方式和框体(2)左侧面上方的铰接部件(13)的旋转板(36)连接,第二摆动杆(22)底端通过焊接的方式连接有星星玩具(26),第二摆动杆(22)左侧通过铰接部件(13)和第二连接杆(23)顶端连接,第二摆动杆(22)左侧通过焊接的方式和第二摆动杆(22)左侧面上的铰接部件(13)的凹形板(34)连接,第二连接杆(23)通过焊接的方式和第二摆动杆(22)左侧面上的铰接部件(13)的旋转板(36)连接,框体(2)内顶部通过螺栓连接的方式连接有旋转电机(27),旋转电机(27)的输出轴通过联轴器连接有转轴(31),转轴(31)和轴承座(5)的内轴承通过过盈连接的方式连接,转轴(31)上通过平键连接的方式连接有滚筒(28),滚筒(28)上绕有第一拉绳(30)和第二拉绳(33),第一拉绳(30)位于第二拉绳(33)的下方,第一拉绳(30)末端通过挂钩连接的方式和第一滑块(29)右侧连接,第二拉绳(33)末端通过挂钩连接的方式和第二滑块(32)左侧连接,框体(2)顶部通过挂钩连接的方式连接有第三弹性元件(18),第三弹性元件(18)顶端通过挂钩连接的方式连接有顶板(17),顶板(17)底部左侧通过挂钩连接的方式连接有第三拉绳(15),第一定滑轮(14)通过第一支杆焊接在框体(2)左侧上方,第一定滑轮(14)可转动,第一定滑轮(14)位于第一摆动杆(12)的上方,第三定滑轮(16)通过第三支杆焊接在框体(2)顶部左侧,第三定滑轮(16)可转动,第三拉绳(15)依次绕过第三定滑轮(16)和第一定滑轮(14),第三拉绳(15)末端通过挂钩连接的方式和第一摆动杆(12)左侧上方连接,顶板(17)底部右侧通过挂钩连接的方式连接有第四拉绳(20),第二定滑轮(21)通过第二支杆焊接在框体(2)右侧上方,第二定滑轮(21)可转动,第二定滑轮(21)位于第二摆动杆(22)的上方,第四定滑轮(19)通过第四支杆焊接在框体(2)顶部右侧,第四定滑轮(19)可转动,第四拉绳(20)依次绕过第四定滑轮(19)和第二定滑轮(21),第四拉绳(20)末端通过挂钩连接的方式和第二摆动杆(22)右侧上方连接。

2.根据权利要求1所述的一种游乐场用娱乐型机器人,其特征在于,还包括有第一LED灯(37)和第二LED灯(38),月亮玩具(10)内安装有第一LED灯(37),星星玩具(26)内安装有第二LED灯(38)。

3.根据权利要求1所述的一种游乐场用娱乐型机器人,其特征在于,还包括有橡胶垫(39),地面(1)上放置有橡胶垫(39),橡胶垫(39)顶部中央和框体(2)底部接触。

4.根据权利要求1所述的一种游乐场用娱乐型机器人,其特征在于,第一拉绳(30)、第二拉绳(33)、第三拉绳(15)和第四拉绳(20)均为钢丝绳。

5.根据权利要求1所述的一种游乐场用娱乐型机器人,其特征在于,第一弹性元件(9)、第二弹性元件(24)和第三弹性元件(18)均为弹簧。
