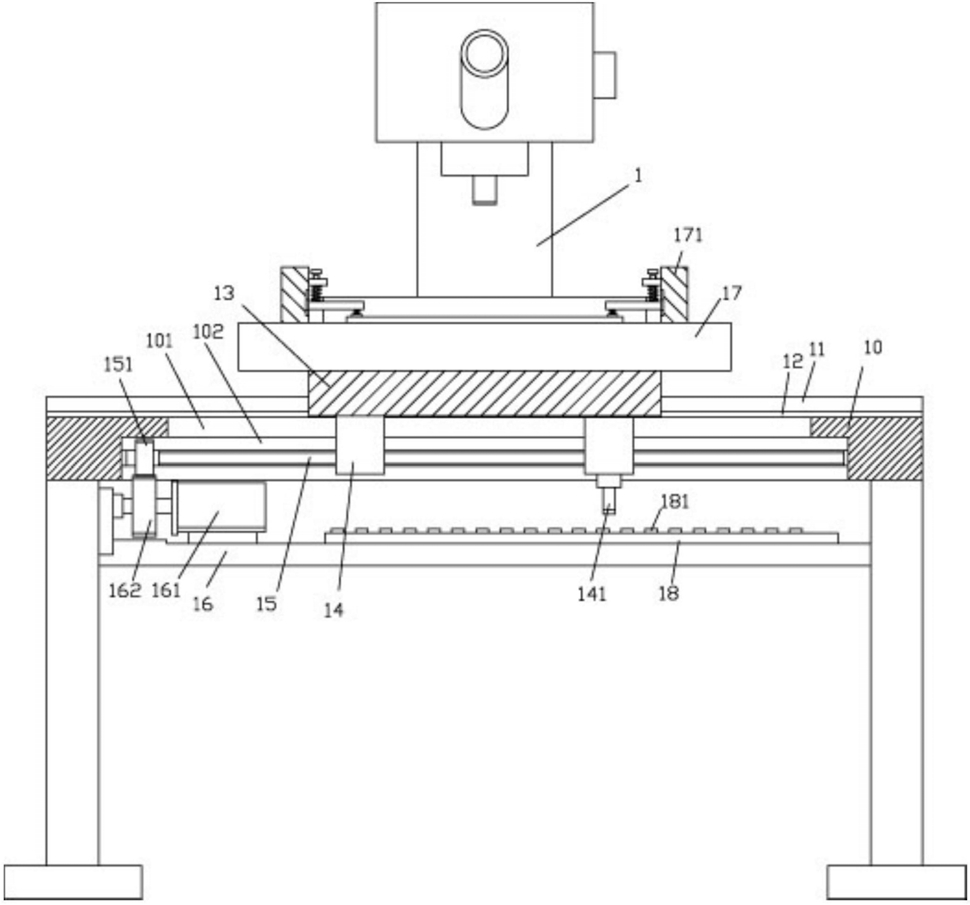

1.一种显微镜调节架，包显微镜本体(1)和机架(10)，其特征在于：所述机架(10)的顶板的顶面前后两侧固定有挡边(11)，机架(10)的顶板的中部固定有两个横向凸起条(12)，移动块(13)处于机架(10)的顶板上方并处于两个挡边(11)之间，移动块(13)的底面具有弧形凹槽(131)，横向凸起条(12)的截面呈半圆形，横向凸起条(12)插套在弧形凹槽(131)中，移动块(13)的底面中部固定有两个主移动块(14)，主移动块(14)插套在机架(10)的顶板的中部具有的横向通槽(101)中，横向通槽(101)的下方的机架(10)的顶板上具有下安装通槽(102)，传动螺杆(15)处于下安装通槽(102)中，传动螺杆(15)的两端铰接在下安装通槽(102)的两端上，主移动块(14)的下部螺接在传动螺杆(15)中，传动螺杆(15)的一端固定有传动齿轮(151)，机架(10)的下部固定有横向支撑板(16)，横向支撑板(16)的一端固定有驱动电机(161)，驱动电机(161)的输出轴上固定有驱动齿轮(162)，驱动齿轮(162)与传动齿轮(151)相啮合。

2.根据权利要求1所述的一种显微镜调节架，其特征在于：所述移动块(13)的顶部固定有主放置板(17)，主放置板(17)上固定有显微镜本体(1)，主放置板(17)的两侧固定有定位侧板(171)，两个定位侧板(171)的内侧壁上具有移动凹槽(172)，边部夹持板(173)的端部固定有耐磨块(174)，耐磨块(174)插套在移动凹槽(172)中，耐磨块(174)的侧壁紧贴移动凹槽(172)的内壁面，边部夹持板(173)的顶部铰接有调节螺杆(175)，调节螺杆(175)的上部螺接在定位侧板(171)的上部固定有的上部支撑板(176)上，调节螺杆(175)的上端固定有转动部(1751)。

3.根据权利要求2所述的一种显微镜调节架，其特征在于：所述两个定位侧板(171)的两个边部夹持板(173)的相对的一端底面固定有缓冲弹簧(179)，缓冲弹簧(179)的下端固定有弹性压紧块(177)。

4.根据权利要求2所述的一种显微镜调节架，其特征在于：所述调节螺杆(175)中插套有调节弹簧(178)，调节弹簧(178)的下端着力于边部夹持板(173)上，调节弹簧(176)的上端着力于上部支撑板(176)上。

5.根据权利要求1所述的一种显微镜调节架，其特征在于：所述横向支撑板(16)上固定有定位检测条(18)，定位检测条(18)的顶面均布有多个定位凸点(181)，其中一个主移动块(14)的底面固定有接近开关(141)，接近开关(141)的感应端与定位凸点(181)相对应。

6.根据权利要求1所述的一种显微镜调节架，其特征在于：所述驱动电机(161)为伺服电机。
