专利号: 2016110912883
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

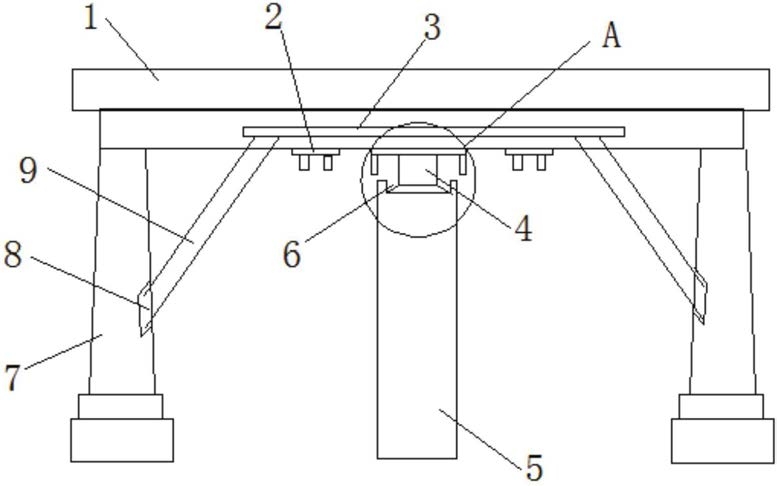

1.桥梁加固装置,其特征在于:包括桥横梁,桥横梁底部设置有下底板,下底板两端设置有桥墩,所述桥墩底部通过支撑墩和底座固定支撑,桥墩与桥横梁之间设置有斜向支撑板;下底板两侧设置有横向支撑板,所述斜向支撑板一端通过固定件固定在横向支撑板上,斜向支撑板的另一端通过固定板与桥墩连接,下底板的底部设置有若干个竖向支撑架和固定架,每个固定架底部均设置有固定支柱,每个固定支柱顶部均设置有凹槽,固定架设置在凹槽内,所述横向支撑板由底部连接板和两个侧边连接板构成,所述两个侧边连接板分别设置在底部连接板两端。

2.根据权利要求1所述的桥梁加固装置,其特征在于:所述固定架由顶部固定板、支撑柱和底部固定板构成,所述顶部固定板两端设置有侧板,所述侧板末端设置有斜边,所述顶部固定版与支撑柱之间设置有上缓冲板,所述底部固定板与支撑柱之间设置有下缓冲板。

3.根据权利要求2所述的桥梁加固装置,其特征在于:所述下缓冲板与底部固定板之间设置有缓冲垫片。

4.根据权利要求2所述的桥梁加固装置,其特征在于:所述侧板的长度小于支撑柱高度的二分之一。

5.根据权利要求1至4之一所述的桥梁加固装置,其特征在于:所述斜向支撑板截面为工字形,斜向支撑板由上支撑板、下支撑板和连接柱构成,所述连接柱两端分别与上支撑板和下支撑板构成。

6.根据权利要求5所述的桥梁加固装置,其特征在于:所述斜向支撑板内部设置有若干个填充槽,所述填充槽内的填充物为碳纤维或者玻璃纤维。

7.根据权利要求5所述的桥梁加固装置,其特征在于:所述竖向支撑架由加固连接板和加固定型板构成,所述加固定型板设置有两个,每个加固定型板内都设置有填充槽,所述填充槽内的填充物为碳纤维或者玻璃纤维。

8.根据权利要求1所述的桥梁加固装置,其特征在于:所述凹槽深度小于支撑柱高度的二分之一,所述凹槽深度大于支撑柱高度的三分之一。

9.根据权利要求1所述的桥梁加固装置,其特征在于:所述下底板截面为倒置的梯形,所述桥墩截面为梯形。

10.根据权利要求1所述的桥梁加固装置,其特征在于:所述桥横梁的长度大于下底板的长度。
