专利号: 2016110918748
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

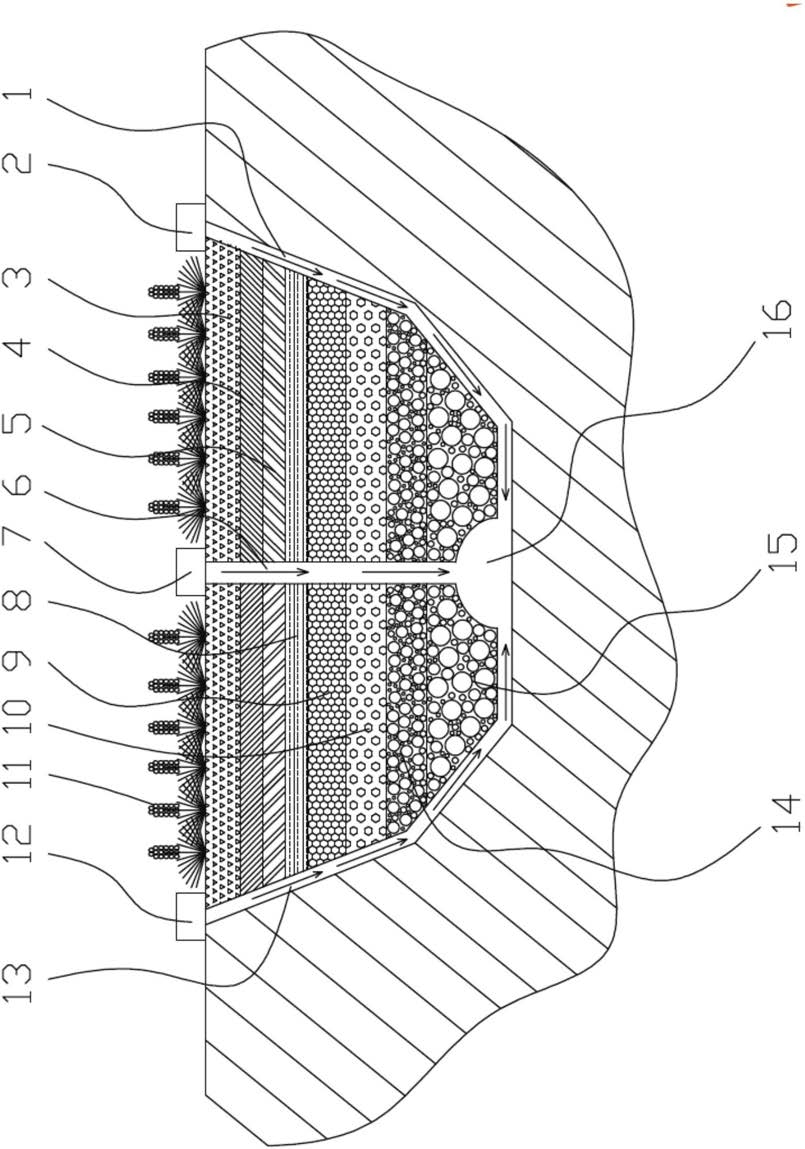

1.一种公路污水收集处理系统,包括设置在公路污水排放处的呈碗状的收集处理结构,所述收集处理结构设置在地表以下,其周围用水泥浇筑形成;其特征在于:所述收集处理结构包括从上至下依次设置的土壤层(3)、第一粘土层(4)、第二粘土层(5)、活性炭层(8)、石英砂层(9)、沸石层(10)、小块碎石层(14)和大块碎石层(15);所述土壤层(3)、第一粘土层(4)、第二粘土层(5)、活性炭层(8)、石英砂层(9)、沸石层(10)、小块碎石层(14)和大块碎石层(15)在竖直方向被分割为左、右对等的两个处理层,所述两个处理层分别为第一处理层和第二处理层;所述第一处理层和第二处理层之间设有竖直沟槽(6);所述第一处理层的一侧设有第一弯折沟槽(1),所述第二处理层的一侧设有第二弯折沟槽(13);所述第一弯折沟槽(1)的上方设有第一通风装置(2),所述竖直沟槽(6)的上方设有第二通风装置(7),所述第二弯折沟槽(13)的上方设有第三通风装置(12);所述第一处理层和第二处理层之间设有分别与第一弯折沟槽(1)、竖直沟槽(6)和第二弯折沟槽(13)相连的拱形排水槽(16)。

2.根据权利要求1所述的一种公路污水收集处理系统,其特征在于:所述土壤层(3)上种植有抗污植物(11),所述抗污植物(11)为凤尾兰。

3.根据权利要求1所述的一种公路污水收集处理系统,其特征在于:所述土壤层(3)的厚度为30-40cm。

4.根据权利要求1所述的一种公路污水收集处理系统,其特征在于:所述第一粘土层(4)和第二粘土层(5)的厚度均为20-30cm。

5.根据权利要求1所述的一种公路污水收集处理系统,其特征在于:所述活性炭层(8)的厚度为30-50cm。

6.根据权利要求1所述的一种公路污水收集处理系统,其特征在于:所述石英砂层(9)的厚度为40-50cm。

7.根据权利要求1所述的一种公路污水收集处理系统,其特征在于:所述沸石层(10)的厚度为40-55cm。

8.根据权利要求1所述的一种公路污水收集处理系统,其特征在于:所述小块碎石层(14)的厚度的50-60cm,所述大块碎石层(15)的厚度为70-90cm。

9.根据权利要求1所述的一种公路污水收集处理系统,其特征在于:所述第一弯折沟槽(1)和第二弯折沟槽(13)均有两道弯折,所述第一弯折沟槽(1)与第一处理层相连的一侧上设有若干个小孔,所述第二弯折沟槽(13)与第二处理层相连的一侧上设有若干个小孔。
