专利号: 2016110934882
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

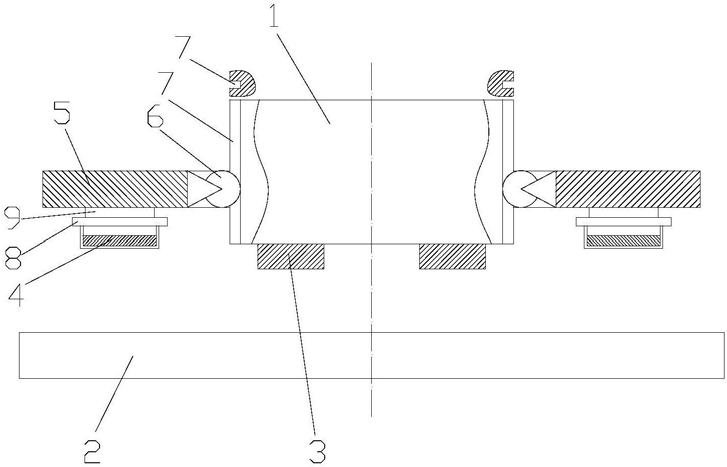

1.一种磁悬浮机构,应用于移动车辆,其特征在于,包括:永磁轨道、车载永磁体、移动车辆的底盘以及高温超导块,其中:所述车载永磁体固定在所述底盘上并与所述永磁轨道同极且竖直相对,所述高温超导块能够相对所述底盘竖直移动的设置在所述底盘上并与所述永磁轨道相对;

还包括连接在所述底盘上的导向座,所述导向座沿所述底盘竖直移动,所述高温超导块固定在所述导向座上;

所述导向座上安装有导向轮,所述底盘上开设有竖直延伸的导轨,所述导向轮嵌设在所述导轨中并能够在导轨上行走;

所述车载永磁体固定在所述底盘的底部,所述高温超导块设置在超导低温杜瓦内,所述超导低温杜瓦通过安装座固定在所述导向座的下安装面上。

2.如权利要求1所述的磁悬浮机构,其特征在于,所述导向座为两个,两所述导向座分别设置在所述底盘的两侧,每个所述导向座上均固定有所述高温超导块。

3.如权利要求1所述的磁悬浮机构,其特征在于,所述车载永磁体为两个,两所述车载永磁体对称设置。

4.一种磁悬浮机构,应用于移动车辆,其特征在于,包括:永磁轨道、车载永磁体、移动车辆的底盘以及高温超导块,其中:所述车载永磁体固定在所述底盘上并与所述永磁轨道同极且竖直相对,所述高温超导块能够相对所述底盘竖直移动的设置在所述底盘上并与所述永磁轨道相对;

还包括连接在所述底盘上的导向座,所述导向座沿所述底盘竖直移动,所述高温超导块固定在所述导向座上;

所述导向座上形成有燕尾型凸起,所述底盘上开设有竖直延伸的燕尾槽,所述燕尾型凸起嵌设在所述燕尾槽中并能够沿所述燕尾槽滑动;

所述车载永磁体固定在所述底盘的底部,所述高温超导块设置在超导低温杜瓦内,所述超导低温杜瓦通过安装座固定在所述导向座的下安装面上。

5.如权利要求4所述的磁悬浮机构,其特征在于,所述导向座为两个,两所述导向座分别设置在所述底盘的两侧,每个所述导向座上均固定有所述高温超导块。

6.如权利要求4所述的磁悬浮机构,其特征在于,所述车载永磁体为两个,两所述车载永磁体对称设置。

7.一种磁悬浮列车,其特征在于,包括如权利要求1‑6中任意一项所述的磁悬浮机构。
