专利号: 2016110959926
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

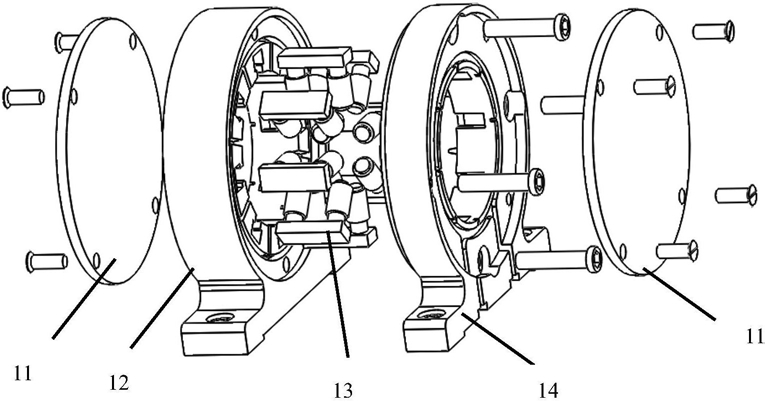

1.一种同极型八极径向电磁悬浮轴承,包括轴承座、定子和转子,所述转子位于定子的内孔,其特征在于:所述定子由八个相互独立的电磁铁组成,八个电磁铁等圆弧间隔布置且在同一安装平面上,电磁铁的两磁极左右并排布置且均朝向转子,八个电磁铁的同极性磁极在同一横截面上径向布置;所述轴承座的内侧内孔上等圆弧设置有八个电磁铁安装槽,每个电磁铁与每个电磁铁安装槽一一对应,所述轴承座设置有两个,分别为第一轴承座和第二轴承座,所述第二轴承座的电磁铁安装槽与所述第一轴承座的电磁铁安装槽一一对应并形成电磁铁安装腔,所述电磁铁位于所述电磁铁安装腔内并与其过盈装配,所述第二轴承座与所述第一轴承座固定在一起;

所述第一轴承座的外侧、第二轴承座的外侧分别固定安装有轴承端盖;

所述第一轴承座的内侧上设有绝磁阳槽,所述第二轴承座的内侧上设有与绝磁阳槽相配合的绝磁阴槽;所述绝磁阳槽包括用于隔离第一轴承座上的相邻两个电磁铁安装槽的隔断凸起和位于该第一轴承座的八个电磁铁安装槽外一周的环形凸起,所述隔断凸起与所述环形凸起的内侧连接;

所述绝磁阴槽包括用于隔离第二轴承座上的相邻两个电磁铁安装槽的隔断凹槽和位于该第二轴承座的八个电磁铁安装槽外一周的环形凹槽,所述隔断凹槽与所述环形凹槽的内侧连接;

所述隔断凸起卡接在所述隔断凹槽内,所述环形凸起卡接在所述环形凹槽内。

2.如权利要求1所述的一种同极型八极径向电磁悬浮轴承,其特征在于:所述电磁铁的铁芯是由硅钢片或坡莫合金叠片制成。

3.如权利要求1或2所述的一种同极型八极径向电磁悬浮轴承,其特征在于:所述电磁铁安装槽为T型。
