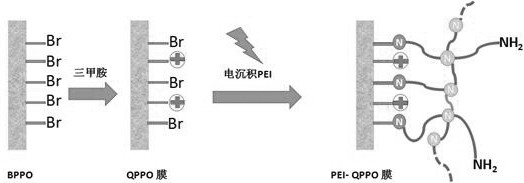

1.一种单价阴离子选择性分离膜的制备方法，其特征在于利用部分季铵化的QPPO 阴离子交换膜中残存的溴甲基与采用电沉积手段的PEI中的胺发生反应，使得QPPO 阴离子交换膜的膜表面共价接枝上PEI，得到具有一价、多价阴离子选择性分离膜。

2.根据权利要求1所述的一种单价阴离子选择性分离膜的制备方法，其特征在于其制备方法包括如下步骤：

1）制备BPPO溶液：向BPPO固体中加入1-甲基-2-吡咯烷酮混合，BPPO固体溶解完全得到BPPO溶液；

2）将步骤1）中的BPPO溶液加入三甲胺乙醇溶液，室温下搅拌反应1-10h，得到部分季铵化的QPPO 溶液；

3）将步骤2）中的QPPO溶液涂敷于玻璃板上成膜，置于平板加热器上烘干，得到QPPO阴离子交换膜；

4）将步骤3）中的QPPO阴离子交换膜进行电沉积PEI实验，QPPO 阴离子交换膜中残存的溴甲基与采用电沉积手段的PEI中的胺发生反应，将PEI化学键键接于QPPO表面，得到单价阴离子选择性分离膜PEI- QPPO。

3.根据权利要求2所述的一种单价阴离子选择性分离膜的制备方法，其特征在于步骤

1）中的BPPO称取量为1-10g，溶剂NMP用量为1-30g，最后得到的BPPO溶液浓度为3-90%。

4.根据权利要求2所述的一种单价阴离子选择性分离膜的制备方法，其特征在于步骤

2）中三甲胺乙醇溶液浓度为4.27mol/L，三甲胺乙醇溶液的体积用量为BPPO质量的0.2-

1ml/g。

5.根据权利要求2所述的一种单价阴离子选择性分离膜的制备方法，其特征在于步骤

2）中的反应时间为3-8h，季铵化程度小于100%。

6.根据权利要求2所述的一种单价阴离子选择性分离膜的制备方法，其特征在于步骤

3）中的QPPO溶液涂敷成膜所采用的刮刀厚为550-650µm，平板加热器温度为55-65℃，加热时间为7-9h，优选刮刀厚为600µm，平板加热器温度为60℃，加热时间为8h。

7.根据权利要求2所述的一种单价阴离子选择性分离膜的制备方法，其特征在于步骤

4）中的电沉积PEI的浓度为1-20g/L的水溶液，电沉积时间为0.5-2h，电流密度为1-20mA/cm2，温度为室温。

8.根据权利要求2所述的一种单价阴离子选择性分离膜的制备方法，其特征在于步骤

4）中的化学键键接过程为在PEI的NMP/水的混合溶液，NMP的质量含量小于50%。

9.根据权利要求2所述的一种单价阴离子选择性分离膜的制备方法，其特征在于步骤

4）中的PEI分子量在1000-800000，PEI的浓度为1-20g/L，残存的溴甲基含量为75%以下。

10.根据权利要求2所述的一种单价阴离子选择性分离膜的制备方法，其特征在于单价阴离子选择性分离膜PEI- QPPO为单面或双面电沉积改性的离子膜。
