专利号: 2016110983107
申请人: 河池学院
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

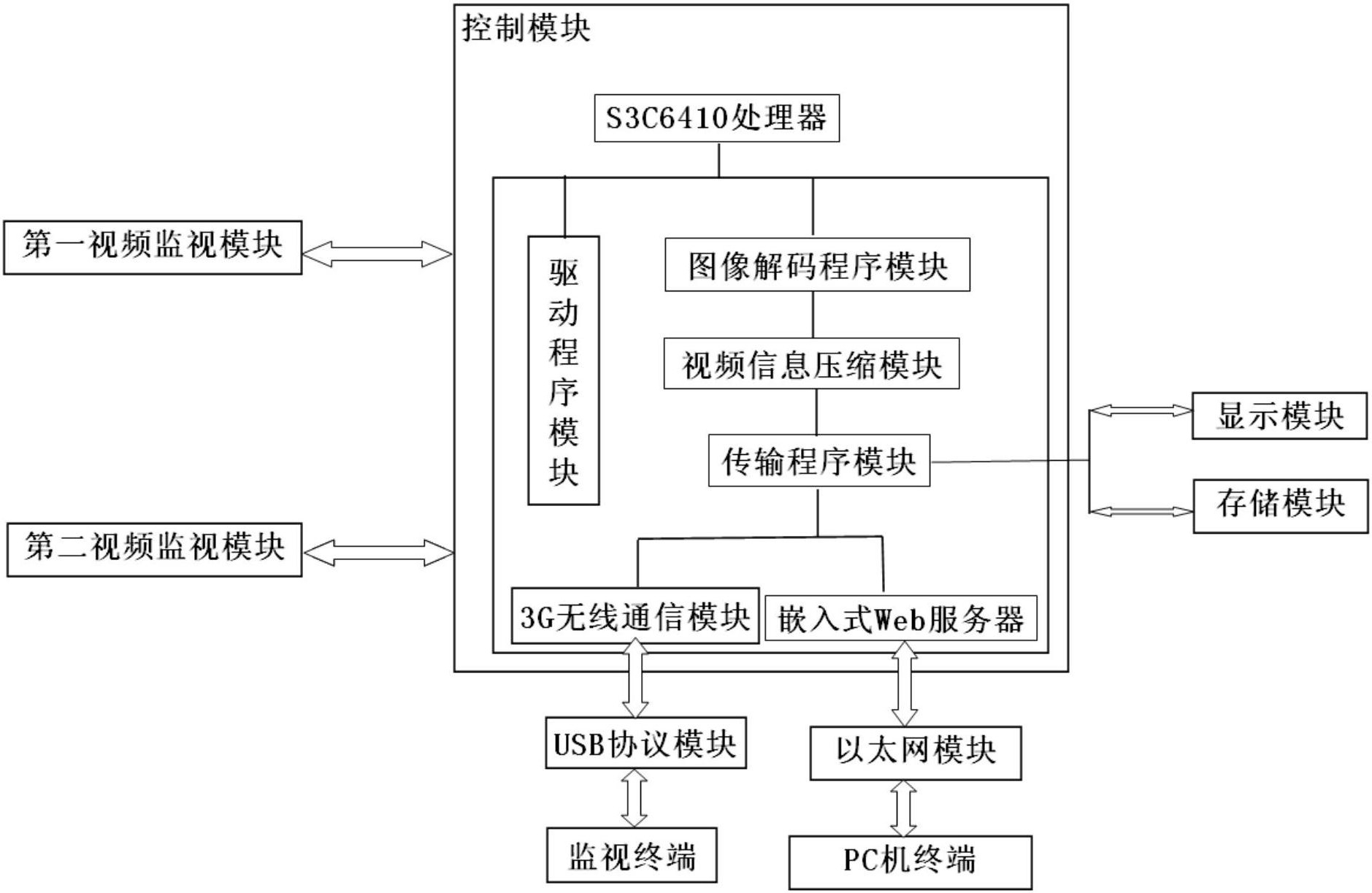

1.一种嵌入式视频监控系统,其特征在于:包括:

第一视频监视模块,所述第一视频监视模块用于采集监视区域内的视频图像并输出第一视频信号;

存储模块,所述存储模块用于存储所述第一视频监视模块采集到的视频图像;

显示模块,所述显示模块用于显示所述第一视频监视模块采集到的视频图像;

第二视频监视模块,所述第二视频监视模块用于采集监视区域内的视频图像并输出第二视频信号;

以太网模块,所述以太网模块用于连接PC机终端;

USB总线协议模块,所述USB总线协议模块用于连接监视终端;以及

控制模块,所述控制模块分别连接所述第一视频监视模块、所述第二视频监视模块、所述存储模块、所述显示模块、所述以太网模块和所述USB总线协议模块,其用于对视频信号进行处理并同时进行高速信号传输,采用的是S3C6410处理器,所述S3C6410处理器采用嵌入式Linux操作系统,其上内设有驱动程序模块、图像解码程序模块、传输程序模块、视频信息压缩模块、嵌入式Web服务器以及3G无线通信模块;所述驱动程序模块用于驱动第一视频监视模块和第二视频监视模块运行;所述图像解码程序用于对第一视频监视模块和第二视频监视模块所采集到的视频图像信号进行解码,其与所述视频信息压缩模块连接;所述视频信息压缩模块用于对视频信息进行压缩编码,并通过连接所述传输程序模块的方式将压缩编码后的视频信息发于所述传输程序模块;所述传输程序模块用于传输视频信号,其分别与所述存储模块、所述显示模块、所述嵌入式Web服务器和所述3G无线通信模块连接;所述Web服务器通过所述以太网模块连接所述PC机终端;所述3G无线通信模块通过所述USB总线协议模块连接所述监视终端;

所述第一视频监视模块和所述第二视频监视模块在S3C6410处理器调用的驱动程序模块的控制下,分别进行视频图像采集并输出相应的第一视频信号和第二视频信号给所述S3C6410处理器,所述S3C6410处理器再将该第一视频信号和所述第二视频信号传给图像解码程序模块进行解码,所述图像解码程序模块再将解码后的第一视频信号和第二视频信号传给视频信息压缩模块进行压缩编码处理,后由所述视频信息压缩模块传递给传输程序模块进行传输,所述传输程序模块将压缩编码处理后的第一视频信号分别发送给所述存储模块存储和所述显示模块显示,同时将压缩编码处理后的第二视频信号分别发送给所述Web服务器和所述3G无线通信模块,所述Web服务器再通过所述以太网模块将处理后的第二视频信号发于所述PC机终端,所述3G无线通信模块则通过所述USB总线协议模块将处理后的第二视频信号发于所述监视终端。

2.根据权利要求1所述的一种嵌入式视频监控系统,其特征在于:还包括与系统中各用电模块连接的电源模块,所述电源模块为太阳能电源,其用于系统供电。

3.根据权利要求1所述的一种嵌入式视频监控系统,其特征在于:所述S3C6410处理器上还内设有由两片16位128MB的DDR内存组成的动态存储单元,所述动态存储单元用于为所述S3C6410处理视频信号提供内存。

4.根据权利要求1所述的一种嵌入式视频监控系统,其特征在于:所述S3C6410处理器上还内设有由1GB的闪存构成的静态存储单元,所述静态存储单元用于保存所述S3C6410处理器上的程序模块。

5.根据权利要求1所述的一种嵌入式视频监控系统,其特征在于:所述S3C6410处理器上还内设有Qt摄像头应用程序模块,所述Qt摄像头应用程序模块用于在Qt界面下对视频图像进行采集和存储。

6.根据权利要求1所述的一种嵌入式视频监控系统,其特征在于:所述第一视频监视模块为OV9650摄像头;所述第二视频监视模块为USB摄像头。

7.根据权利要求1所述的一种嵌入式视频监控系统,其特征在于:所述显示模块为TFT‑LCD显示器或VGA显示器。

8.根据权利要求1所述的一种嵌入式视频监控系统,其特征在于:所述视频信息压缩模块采用的压缩编码方式为MPEG‑4编码方式。
