专利号: 2016111000593
申请人: 甘涛
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

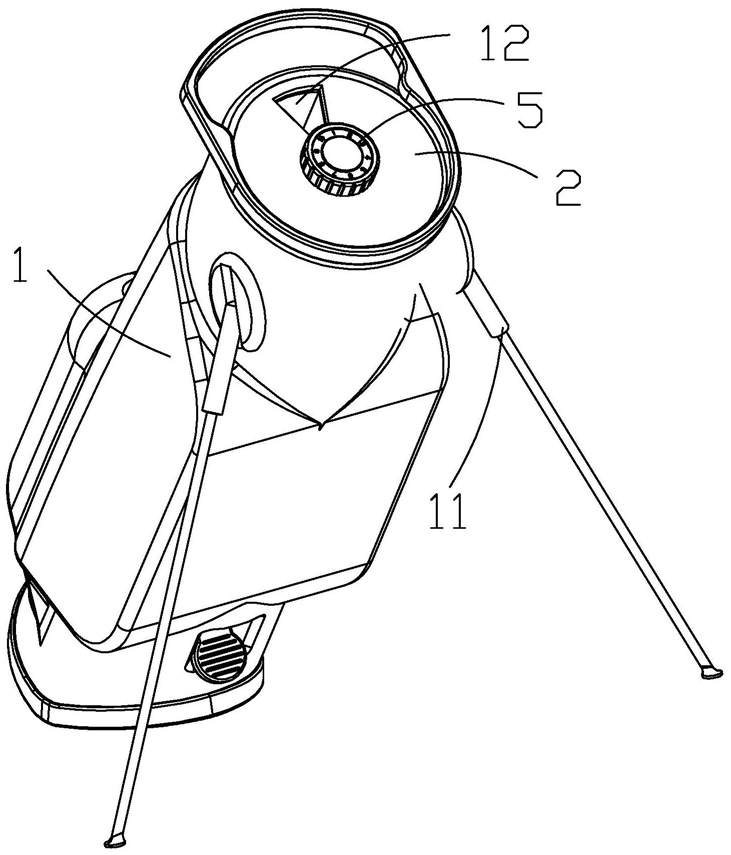

1.高尔夫球筒,其特征在于:包括外袋、固定设置于所述外袋内的固定筒、转动设置于所述固定筒内且与所述固定筒同心设置的转动筒、设置于所述固定筒底部的底盘,所述固定筒的顶部开设有出杆孔,所述转动筒包括中心转轴、套设于所述中心转轴外的套筒、连接于所述中心转轴与所述套筒之间的隔离翅片,相邻所述隔离翅片之间形成用于存放高尔夫球杆的上下贯穿腔,所述转动筒的底部设置有若干将所述贯穿腔内的高尔夫球杆顶出所述出杆孔的升降台,所述升降台相对所述转动筒滑动设置,且所述升降台与所述转动筒之间设置有限制所述升降台脱离所述转动筒的限位机构,所述升降台的个数与所述贯穿腔的个数对应,所述底盘上设置有驱动所述升降台滑动的驱动机构,所述固定筒的顶部转动设置有选择转盘,所述选择转盘与所述中心转轴相固定连接,所述选择转盘与所述固定筒的顶部之间设置有分档装置,所述分档装置包括开设于所述固定筒顶部的分档槽、固定设置于所述选择转盘上与所述分档槽相配合的分档器,所述分档槽为外轮廓呈波浪形的圆形槽,所述波浪形的圆形槽的内凹段个数与所述贯穿腔的个数相对应,所述分档器由弹性材料制成,所述分档器上对称设置有两个与所述圆形槽相配合的触点凸起,所述驱动机构为转动设置于所述底盘上的脚踏,所述脚踏的大致中部通过连接转轴与所述底盘相转动连接,所述脚踏的一端部为驱动所述升降台滑动的驱动部,所述脚踏的另一端部为踩踏部,所述脚踏与所述底盘之间设置有缓冲机构,所述缓冲机构包括固定设置于所述脚踏的第一齿轮、转动设置于所述底盘上与所述第一齿轮相啮合的第二齿轮,所述第一齿轮的中心与所述连接转轴的轴心相重合,所述第一齿轮为单向斜齿轮。

2.根据权利要求1所述的高尔夫球筒,其特征在于:所述分档器为由弹性耐磨塑料制成的圆环。

3.根据权利要求1所述的高尔夫球筒,其特征在于:所述升降台包括与高尔夫球杆相抵触的支撑台、与所述驱动机构相配合的驱动部、连接于所述支撑台与所述驱动部之间的三根立柱。

4.根据权利要求3所述的高尔夫球筒,其特征在于:所述限位机构包括固定设置于所述转动筒的若干贯穿腔底部的限位块,所述限位块上开设有供所述立柱穿过的穿孔,所述支撑台位于所述限位块的上方。

5.根据权利要求1所述的高尔夫球筒,其特征在于:所述外袋的上端部的两侧设置有支撑脚,所述支撑脚以及所述外袋的下端部共同对地面形成支撑。

6.根据权利要求5所述的高尔夫球筒,其特征在于:两侧所述支撑脚相对所述外袋转动设置。

7.根据权利要求1所述的高尔夫球筒,其特征在于:所述选择转盘上设置有数字标识。
