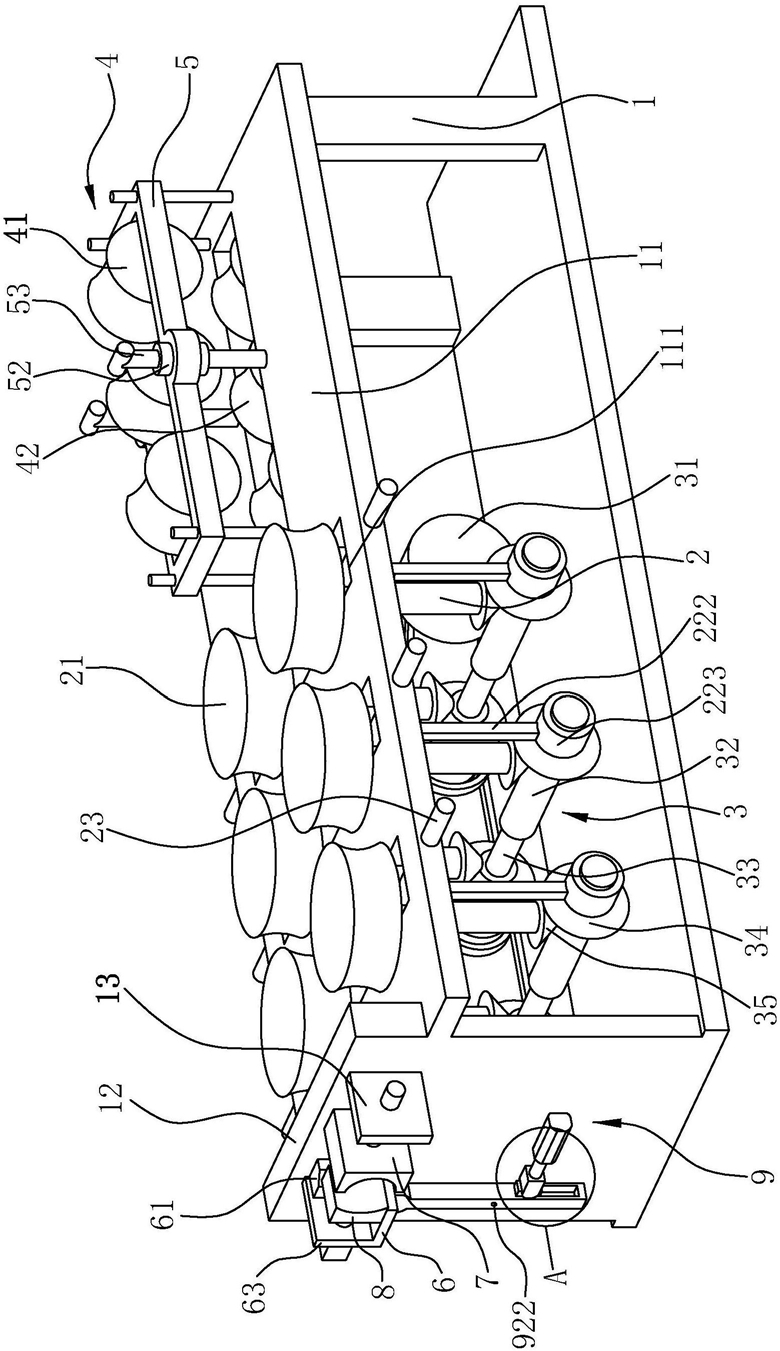

1.一种建筑钢筋截断装置，包括机架(1)，所述机架(1)上具有水平的工作台板(11)，其特征在于，所述工作台板(11)上转动连接有若干对主轴(2)，该若干对主轴(2)均竖直设置，且若干对主轴(2)沿工作台板(11)的长度方向排列，所述主轴(2)均能够沿工作台板(11)宽度方向滑动，所述主轴(2)的上端均伸出工作台板(11)的上侧面，且在伸出的端部固连有推送轮(21)，所述推送轮(21)的轮面上均开设有夹槽(211)，且同一对推送轮(21)上的夹槽(211)相对时形成用于夹住建筑钢筋的夹口，所述机架(1)上设有能够同时带动若干主轴(2)旋转的动力件(3)，且同一对主轴(2)的旋转方向相反，所述工作台板(11)上设有能够调节同一对主轴(2)之间间距的调节件，所述工作台板(11)在主轴(2)的后端设有能够使建筑钢筋保持笔直状态的导向轮(4)，所述工作台板(11)上侧面的前端边沿沿具有条形凸沿(12)，所述条形凸沿(12)上开设有出料孔(121)，所述条形凸沿(12)的前侧面上沿水平方向滑动连接有刀座(6)和定位座(7)，所述刀座(6)和定位座(7)分别位于出料孔(121)的两侧，所述条形凸沿(12)上设有能够使定位座(7)贴靠在建筑钢筋侧壁上的定位弹簧(73)，所述刀座(6)上固连有刀头(61)，所述刀座(6)上沿水平方向滑动连接有保持座(8)，所述保持座(8)和刀头(61)均与定位座(7)相对，且刀头(61)位于条形凸沿(12)与保持座(8)之间，所述机架(1)上设有能够驱动刀座(6)往复滑动的驱动件(9)，所述保持座(8)与刀座(6)之间设有当刀头(61)向建筑钢筋靠近滑动时能够使保持座(8)预先压紧在建筑钢筋侧壁上的压紧弹簧(82)。

2.根据权利要求1所述的建筑钢筋截断装置，其特征在于，所述工作台板(11)上侧面上沿前后方向开设有若干滑槽(111)，该若干滑槽(111)的长度方向与工作台板(11)的宽度方向相同，所述滑槽(111)的相对两槽壁上均沿长度方向开设有连接槽(112)，所述滑槽(111)内滑动连接有两滑块(22)，该两滑块(22)的相对两侧面上均具有连接块(221)，所述连接块(221)滑动连接在连接槽(112)内，所述主轴(2)转动连接在滑块(22)上。

3.根据权利要求2所述的建筑钢筋截断装置，其特征在于，所述调节件包括横向螺杆(23)，所述工作台板(11)的相对两长边沿均开设有螺孔，所述横向螺杆(23)螺接在螺孔内，所述横向螺杆(23)和滑块(22)一一对应，且横向螺杆(23)的一端与滑块(22)转动连接，另外一端具有操作部。

4.根据权利要求3所述的建筑钢筋截断装置，其特征在于，所述动力件(3)包括固连在机架(1)上的驱动电机(31)，所述滑块(22)上均固连有L形的连接杆(222)，所述连接杆(222)的一端竖直朝下，且在连接杆(222)的下端固连有轴套(223)，同一滑槽(111)下方的两轴套(223)同轴心设置，其中一个轴套(223)内转动连接有传动管(32)，另一个轴套(223)内转动连接传动轴(33)，所述传动轴(33)的一端插入传动管(32)内，且传动轴(33)与传动管(32)花键配合，所述主轴(2)的下端均固连有从动锥齿轮(35)，所述传动轴(33)与传动管(32)上均固连有主动锥齿轮(34)，所述主动锥齿轮(34)与从动锥齿轮(35)相啮合，所述驱动电机(31)与其中一根传动管(32)通过链轮传动连接，相邻两传动管(32)之间通过链轮传动连接。

5.根据权利要求3或4所述的建筑钢筋截断装置，其特征在于，所述导向轮(4)包括若干上导轮(41)和若干下导轮(42)，若干上导轮(41)和若干下导轮(42)外周壁上均周向开设有导向槽(43)，所述工作台板(11)上侧面在推送轮(21)的后端开设有下安装槽(113)，下安装槽(113)的长度方向沿工作台板(11)的长度方向设置，若干所述下导轮(42)转动连接在下安装槽(113)内，所述工作台板(11)上侧面在下安装槽(113)的两侧均转动连接有纵向螺杆(53)，两纵向螺杆(53)竖直设置，两所述纵向螺杆(53)上均螺接有螺套(52)，两所述螺套(52)之间水平固连有长条状的调节板(5)，所述调节板(5)上沿长度方向开设有上安装槽(51)，若干所述的上导轮(41)转动连接在上安装槽(51)内，若干上导轮(41)与若干下导轮(42)一一对应。

6.根据权利要求5所述的建筑钢筋截断装置，其特征在于，所述条形凸沿(12)的前侧面上沿水平方向开设有燕尾槽(122)，所述刀座(6)呈板状，在刀座(6)的侧面上具有导向块一(62)，所述定位座(7)呈块状，在定位座(7)的侧面上具有导向块二(71)，所述导向块一(62)和导向块二(71)均滑动连接在燕尾槽(122)内。

7.根据权利要求6所述的建筑钢筋截断装置，其特征在于，所述条形凸沿(12)的前侧面上还垂直设置有限位板一(13)，上述定位座(7)位于刀座(6)与限位板一(13)之间，所述限位板一(13)上开设有导向孔一(131)，所述定位座(7)上具有导向柱一(72)，该导向柱一(72)的长度方向与燕尾槽(122)的长度方向相同，所述导向柱一(72)滑动插接在导向孔一(131)内，所述定位弹簧(73)套设在导向柱一(72)上，且定位弹簧(73)的一端抵压在定位座(7)上，另一端抵压在限位板一(13)的侧面上。

8.根据权利要求7所述的建筑钢筋截断装置，其特征在于，所述刀座(6)的侧面上垂直具有限位板二(63)，所述限位板二(63)上开设有导向孔二(64)，所述保持座(8)呈块状，且保持座(8)的侧面上固连有导向柱二(81)，所述导向柱二(81)滑动插接在导向孔二(64)内，且导向柱二(81)的长度方向与燕尾槽(122)的长度方向相同，所述压紧弹簧(82)套设在导向柱二(81)上，且压紧弹簧(82)的一端抵压在保持座(8)上，另一端抵压在限位板二(63)侧面上。

9.根据权利要求8所述的建筑钢筋截断装置，其特征在于，所述驱动件(9)包括固连在机架(1)上的驱动油缸(91)，所述机架(1)上通过转轴(922)转动连接有传动臂(92)，所述传动臂(92)的上端端部具有弧形的抵靠面，且传动臂(92)的抵靠面抵压在限位板二(63)的侧面上，所述驱动油缸(91)的活塞杆与传动臂(92)的下端相连接，所述转轴(922)与传动臂(92)上端之间的距离大于转轴(922)与传动臂(92)下端之间的距离。

10.根据权利要求9所述的建筑钢筋截断装置，其特征在于，所述传动臂(92)下端的侧壁上沿长度方向开设有条形槽(921)，所述驱动油缸(91)的活塞杆端部铰接有推块(93)，所述推块(93)滑动连接在条形槽(921)内。
