1.一种处理微污染水的方法，其特征在于：包括以下步骤：

(1)移取250-300mL微污染水加入到反应器中，调节pH值为8-9；

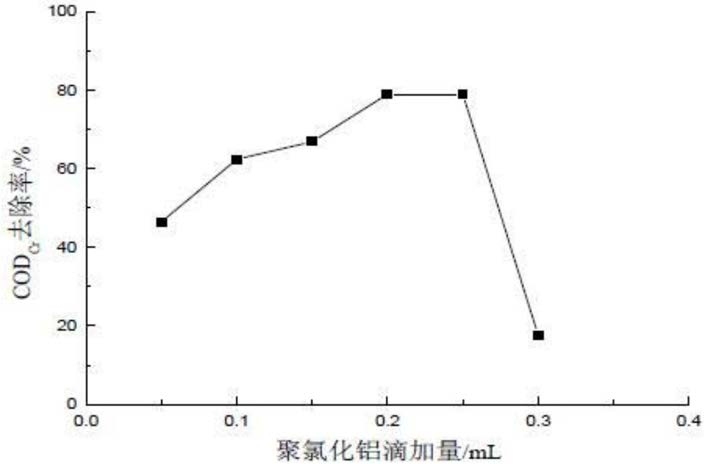

(2)先往反应器中投加活性白土0.20-0.50g，间隔10-15min后，再加入0.05-0.3mL聚氯化铝沉淀微污染水，经混凝试验后取上清液进行分析，测定处理后微污染水的CODCr和剩余浊度；

所述的活性白土由下述方法制备：称取20-30g膨化后的膨润土置于烧瓶中，加入40-

60mL酸性活化液，在水浴环境中，以300-500r/min的速度下搅拌反应2-3h，待反应结束后，过滤，滤液待用，滤渣放入90-100℃恒温干燥箱中干燥12-16h，得到活性白土；

所述的聚氯化铝由下述方法制备：移取滤液100-150mL置于烧瓶中，加热至80-90℃，边搅拌边缓慢加入15-20g铝酸钙，继续加热到100-120℃，保温搅拌2-4h，冷却，所得上清液体即为聚氯化铝。

2.根据权利要求1所述的一种处理微污染水的方法，其特征在于：所述的酸性活化液由下述方法制备：按重量份数计，将20-30份质量分数为25-35％的盐酸溶液、5-10份质量分数为50-70％的硫酸溶液、10-14份质量分数为14-25％的硫酸氢钠溶液、8-12份质量分数为

20-28％的硫酸镁溶液和10-15份质量分数为25-32％的硫酸钾溶液混合均匀，在频率为

300-400W的红外线照射下，以150-300W的频率超声处理20-30min，得到酸性活化液。

3.根据权利要求1所述的一种处理微污染水的方法，其特征在于：步骤(2)所述的膨化后的膨润土由下述方法制备：将膨润土粉碎，过100目筛后，在膨化罐中以膨化压差为0.3-

0.5MPa的条件下膨化10-15min，得到膨化后的膨润土。

4.根据权利要求2所述的一种处理微污染水的方法，其特征在于：步骤(2)所述的水浴温度为60-100℃。

5.根据权利要求1所述的一种处理微污染水的方法，其特征在于：步骤(1)所述的反应器为设有ZR4-6型混凝实验搅拌机的反应器。

6.根据权利要求1所述的一种处理微污染水的方法，其特征在于：步骤(1)所述的pH值的调节液为质量分数为20-30％的氢氧化钠溶液。
