1.一种激光熔覆纤维增强金属基复合涂层的专用粉末，其制备方法与步骤为：

(1)首先在直径为0.2～10μm的纤维表面镀上一层厚度为50～100μm的Ni层，形成芯-壳结构，既减少激光直接照射在纤维的能量，保证纤维自身性能，又可以增加纤维与熔覆粉末的润湿性；

(2)通过专用纤维编织模板，将镀有Ni层的纤维编织成预先设计的网状结构(平行或交叉)，使编制好的纤维网嵌入基材表面预先加工好的凹槽中(V型槽或U型槽)，然后铺上合金粉末，厚度为1.5mm，粉末粒径为20～40μm；其中，合金粉末为Ni基合金、Fe基合金或Al基合金，Ni基合金粉末的化学成分为：C0.2wt％，Si2.2wt％，B1.0wt％，Li3.0wt％，Fe8.0wt％，Cr2.8wt％，余量为Ni；Fe基合金粉末的化学成分为：C0.02wt％，Si0.7wt％，Ni9.2wt％，Y2.2wt％，Mo2.1wt％，Cr17wt％，Mn0.2wt％，余量为Fe；Al基合金粉末的化学成分为：Zn6.2wt％，Mg2.25wt％，Cu2.3wt％，Zr0.1wt％，Si0.12wt％，Fe0.15wt％，Al2O36.2wt％，余量为Al。

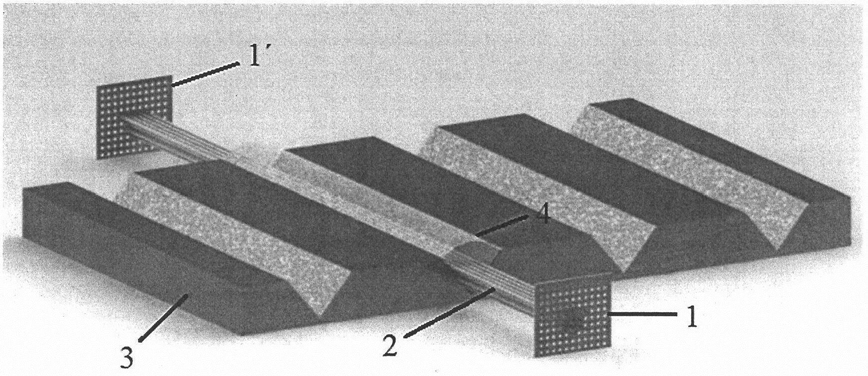

2.根据权利要求1所述的一种激光熔覆纤维增强金属基复合涂层的专用粉末，其特征在于进行所述的步骤(2)时：编织模板是表面均匀分布有群孔的304不锈钢板，尺寸为10×

10×1cm3；针对镀Ni层纤维直径为50.2～110μm，将编织模板分为三组：第一组模板①群孔孔径为65.1μm，孔间距为80～300μm；第二组模板②群孔孔径为80.1μm，孔间距为100～300μm；第三组模板③群孔孔径为110.1μm，孔间距为150～300μm；每组模板由两个相同编织模板构成；当镀Ni层纤维直径为50.1～65μm时，选用模板①；当纤维直径为65.001～80μm时，选用模板②；当纤维直径为80.001～110μm时，选用模板③；其中，纤维为碳纤维、石英纤维或玻璃纤维。
