专利号: 2016111086683
申请人: 王淑彩
专利类型:发明专利
专利状态:已下证
专利领域: 控制;调节
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

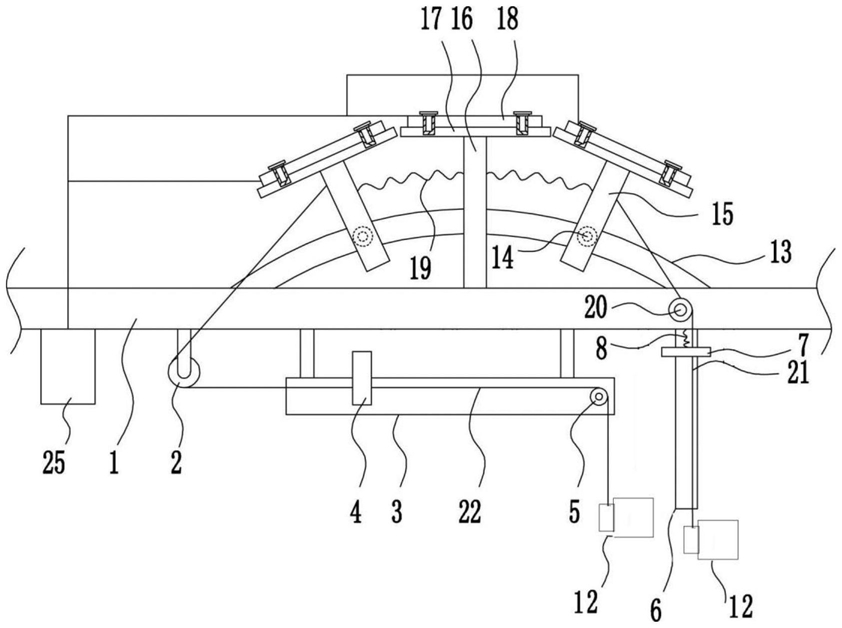

1.一种太阳能推车,其特征在于:包括有车顶(1)、第一导向轮(2)、弧形滑轨(13)、滚轮(14)、摆动杆(15)、支杆(16)、安装板(17)、太阳能板(18)、第三弹簧(19)、第三导向轮(20)、第一钢丝绳(21)、第二钢丝绳(22)、和蓄电池(23),车顶(1)底部左侧通过支架焊接有第一导向轮(2),车顶(1)顶部焊接有弧形滑轨(13),弧形滑轨(13)上左右两侧对称设有滚轮(14),滚轮(14)与弧形滑轨(13)配合,滚轮(14)可转动,滚轮(14)上焊接有摆动杆(15),车顶(1)顶部中间焊接有支杆(16),支杆(16)和摆动杆(15)的上端均焊接有安装板(17),安装板(17)上通过螺栓连接的方式连接有太阳能板(18),支杆(16)和摆动杆(15)之间通过挂钩连接的方式连接有第三弹簧(19),车顶(1)右侧焊接有第三导向轮(20),第三导向轮(20)上绕有第一钢丝绳(21),第一钢丝绳(21)上端通过挂钩连接的方式与右侧的摆动杆(15)连接,第一钢丝绳(21)连接至电机(12),左侧的摆动杆(15)上通过挂钩连接的方式连接有第二钢丝绳(22),第二钢丝绳(22)绕过第一导向轮(2),第二钢丝绳(22)另一端连接至电机(12),车顶(1)底部左侧通过螺栓连接的方式连接有蓄电池(23),蓄电池(23)位于第一导向轮(2)左侧,蓄电池(23)与太阳能板(18)通过电线连接;太阳能推车还包括自动调节系统,自动调节系统跟踪太阳高度角和方位角,测定太阳光线和跟踪装置的偏差,调整太阳能板(18)的位置;所述自动调节系统中设有跟踪装置、比较电路、放大电路和控制器和驱动电路,跟踪装置、比较电路和放大电路依次连接传递信号,放大电路输送信号到控制器,控制器的输出端连接驱动电路,驱动电路连接至电机(12)。

2.根据权利要求1所述的太阳能推车,其特征在于:所述太阳能板(18)还包括集热装置,集热装置包括三个抛物反射面,光线经多个曲面反射后,照射在中心四面太阳能板(18)围成的筒体表面,所述集热装置由三个抛物曲面组合而成的“碗”状结构,包括第一反射面(9)、第二反射面(10)和第三反射面(11)。

3.根据权利要求1所述的太阳能推车,其特征在于:还包括第一滑轨(3)、第一滑块(4)和第二导向轮(5),车顶(1)底部中间通过支架焊接有第一滑轨(3),第一滑轨(3)上滑动式连接有第一滑块(4),第一滑轨(3)右侧焊接有第二导向轮(5),左侧的摆动杆(15)上通过挂钩连接的方式连接有第二钢丝绳(22),第二钢丝绳(22)绕过第一导向轮(2),第二钢丝绳(22)另一端连接第一滑块后,绕过第二导向轮(5)连接至电机(12)。

4.根据权利要求1所述的太阳能推车,其特征在于:还包括第二滑轨(6)、第二滑块(7)和第一弹簧(8),车顶(1)底部右侧焊接有第二滑轨(6),第二滑轨(6)上滑动式连接有第二滑块(7),第二滑块(7)顶部与第二滑轨(6)之间通过挂钩连接的方式连接有第一弹簧(8),第一钢丝绳(21)上端通过挂钩连接的方式与右侧的摆动杆(15)连接,第一钢丝绳(21)绕过第三导向轮(20)连接第二滑块(7)后,连接至电机(12)。

5.根据权利要求1所述的太阳能推车,其特征在于,支杆(16)材质为Q235钢。
