1.一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，先将丙烯酸溶于水中，用碱调节pH，再加入丙烯酰胺、烯丙基聚醚和引发剂进行反应,得到丙烯酸-丙烯酰胺-烯丙基聚醚共聚物；

所述烯丙基聚醚包括APEG500、APEG2400和APPG1200；

所述反应为采用两步加热方式进行,所述两步加热方式包括先将反应体系加热至50-

60℃，反应6-10h，然后升温至75-85℃，继续反应1-3h；

所述丙烯酸、丙烯酰胺和烯丙基聚醚的质量比为丙烯酰胺：丙烯酸：烯丙基聚醚＝270-

290:100:25-62。

2.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述水包括去离子水、蒸馏水或超纯水。

3.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述碱包括无机碱。

4.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述碱包括无机强碱。

5.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述碱包括碱金属氢氧化物。

6.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述碱包括NaOH、KOH和LiOH中的一种或多种。

7.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，将丙烯酸用碱调节pH至7以上。

8.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，将丙烯酸用碱调节pH至7-8。

9.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述反应在惰性气体保护下进行。

10.根据权利要求9所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述惰性气体包括氮气、氦气、氖气、氩气、氪气和氙气中的一种或多种。

11.根据权利要求9所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述惰性气体包括氮气。

12.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述反应在密封条件下进行。

13.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，两步加热方式包括先将反应体系加热至55℃，反应8h，然后升温至80℃，继续反应

2h。

14.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述丙烯酸、丙烯酰胺和烯丙基聚醚的质量比为丙烯酰胺：丙烯酸：烯丙基聚醚＝

280-290:100:35-45。

15.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述丙烯酸、丙烯酰胺和烯丙基聚醚的质量比为丙烯酰胺：丙烯酸：烯丙基聚醚＝

280:100:45。

16.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述引发剂的用量为丙烯酸、丙烯酰胺和烯丙基聚醚总质量的0.09％-0.42％。

17.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述引发剂的用量为丙烯酸、丙烯酰胺和烯丙基聚醚总质量的0.09％-0.24％。

18.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述引发剂的用量为丙烯酸、丙烯酰胺和烯丙基聚醚总质量的0.24％。

19.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述水的用量与丙烯酸、丙烯酰胺和烯丙基聚醚总质量的比例为3.7-3.9:1。

20.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述水的用量与丙烯酸、丙烯酰胺和烯丙基聚醚总质量的比例为3.7-3.8:1。

21.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述水的用量与丙烯酸、丙烯酰胺和烯丙基聚醚总质量的比例为3.77:1。

22.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述引发剂包括有机过氧化物引发剂、无机过氧化物引发剂、偶氮类引发剂和氧化还原引发剂中的一种或多种。

23.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述引发剂包括偶氮类引发剂中的一种或多种。

24.根据权利要求1所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法，其特征在于，所述引发剂包括偶氮二异丁脒盐酸盐。

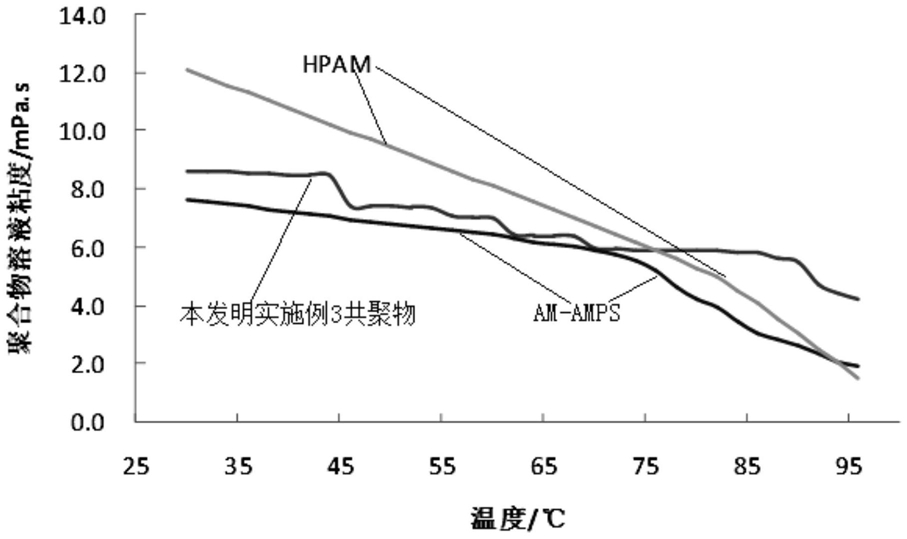

25.采用权利要求1-24任一所述的一种丙烯酸-丙烯酰胺-烯丙基聚醚共聚物的制备方法制备得到的丙烯酸-丙烯酰胺-烯丙基聚醚共聚物。
