1.一种锰掺杂二氧化铈纳米花可见光光催化剂的制备方法，其特征在于包括如下步骤：(1)按照摩尔比为70.6:29.4将氢氧化钾和碘化钾加入到聚四氟乙烯不锈钢反应釜中；

按照摩尔比为1：1～6称取可溶性锰无机盐和二氧化铈加入到上述聚四氟乙烯不锈钢反应釜中并密封；

(2)将步骤(2)密封的聚四氟乙烯不锈钢反应釜置于恒温箱中加热，加热温度为235℃～255℃，加热时间为12h～48h；

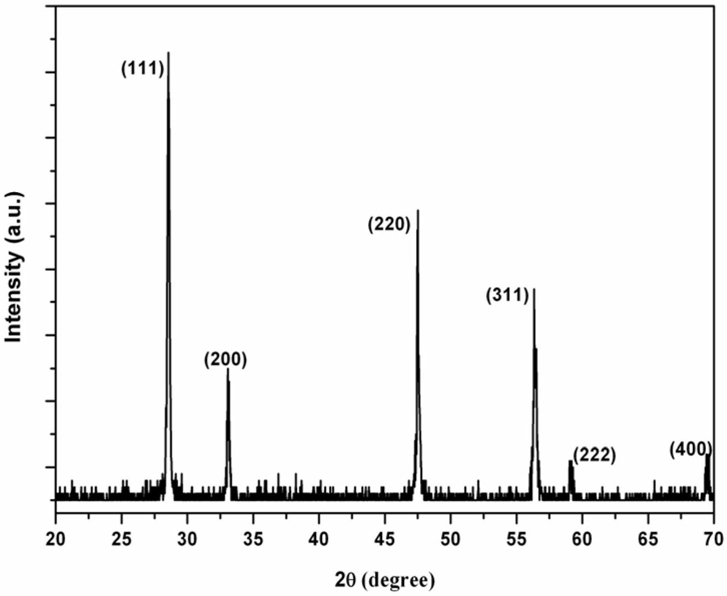

(3)将聚四氟乙烯不锈钢反应釜自然冷却至室温，洗涤，烘干，得到锰掺杂二氧化铈纳米花。

2.如权利要求1所述的一种锰掺杂二氧化铈纳米花可见光光催化剂的制备方法，其特征在于，所述的可溶性锰无机盐为硫酸锰、氯化锰、硝酸锰以及醋酸锰中的任一种。

3.如权利要求1所述的一种锰掺杂二氧化铈纳米花可见光光催化剂的制备方法，其特征在于，所述步骤(3)的洗涤，是指用蒸馏水将冷却后凝固的盐和碱溶解，将溶液在转速为

6000转/分钟的离心机离心，得到沉淀物，将沉淀物重新分散到去离子水中，抽滤，重复上述步骤，直至滤液的pH值达到7。
