专利号: 2016111128826
申请人: 烟台职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

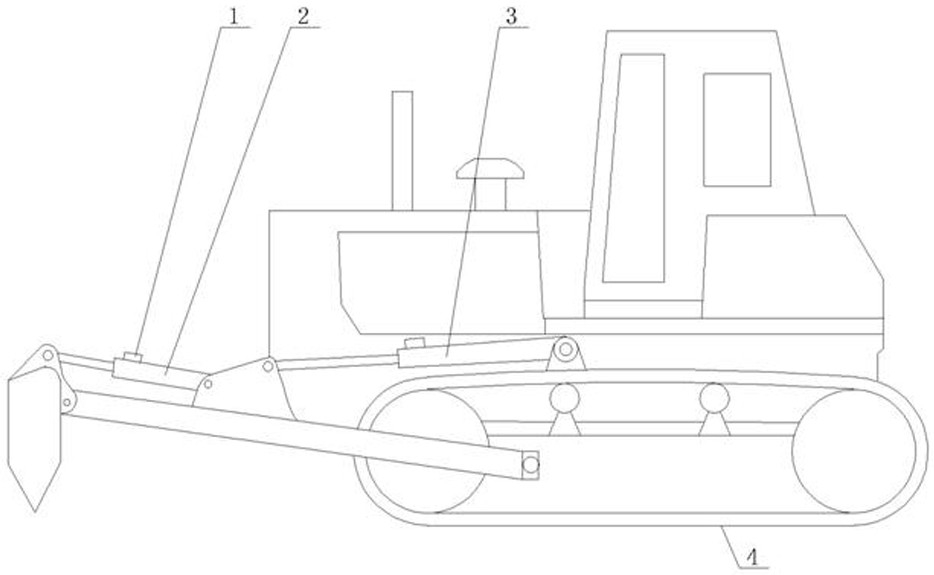

1.一种推耙机推耙铲姿态参数确定方法,其特征在于:包括如下步骤:①、测出旋转液压缸(2)的伸长量;

②、测出提升液压缸(3)的伸长量;

③、推导出推耙角计算公式;

④、推导出推耙铲高度计算公式;

⑤、推导出推耙机工作装置的水平长度计算公式;

⑥、将推导出的推耙铲的姿态参数推耙角计算公式、推耙铲高度计算公式和推耙机工作装置的水平长度计算公式分别写入到电子控制单元中,电子控制单元通过第一位移传感器(1)实时采集旋转液压缸(2)的伸长量,电子控制单元通过第二位移传感器(5)实时采集提升液压缸(3)的伸长量,然后分别将旋转液压缸(2)的伸长量和提升液压缸(3)的伸长量信号发送到电子控制单元中进行数据运算,最后电子控制单元将运算出的推耙铲的姿态参数推耙角、推耙铲高度和推耙机工作装置的水平长度输出到驾驶室显示屏上进行实时显示;

所述的推耙角 由几何关系推导出公式为:

其中, , , ,

推耙铲绕铰点D转动的角度为推耙铲转角 ,铲架绕铰点A转动的角度为铲架转角 , 为旋转液压缸(2)的最大伸长量, 为旋转液压缸(2)的最小伸长量, 为旋转液压缸(2)从最大伸长量 收缩到最小伸长量 的推耙铲转角,A为铲架与推耙机机架的铰点,B为提升液压缸(3)与推耙机机架的铰点,C为提升液压缸(3)与铲架的铰点, 、 、 、AB、AC均为常量,为旋转液压缸(2)的实时伸长量,为提升液压缸(3)的实时伸长量;

所述的推耙铲高度h由几何关系推导出公式为:

其中, ,

,E为推耙铲的下角点,AT、DX平行于履带底面,AD、DE、、 均为常量;

所述的推耙机工作装置的水平长度L由几何关系推导出公式为:其中, , ,

,F为推耙铲的前角点,G为推耙铲的上角点,

FY垂直于履带底面,DG、DF、DE、 、 、 均为常量。

2.根据权利要求1所述的一种推耙机推耙铲姿态参数确定方法,其特征在于:所述旋转液压缸(2)伸长量由设置在旋转液压缸(2)上的第一位移传感器(1)测出,所述的提升液压缸(3)伸长量由设置在提升液压缸(3)上的第二位移传感器(5)测出。
