专利号: 2016111205606
申请人: 楚辉
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

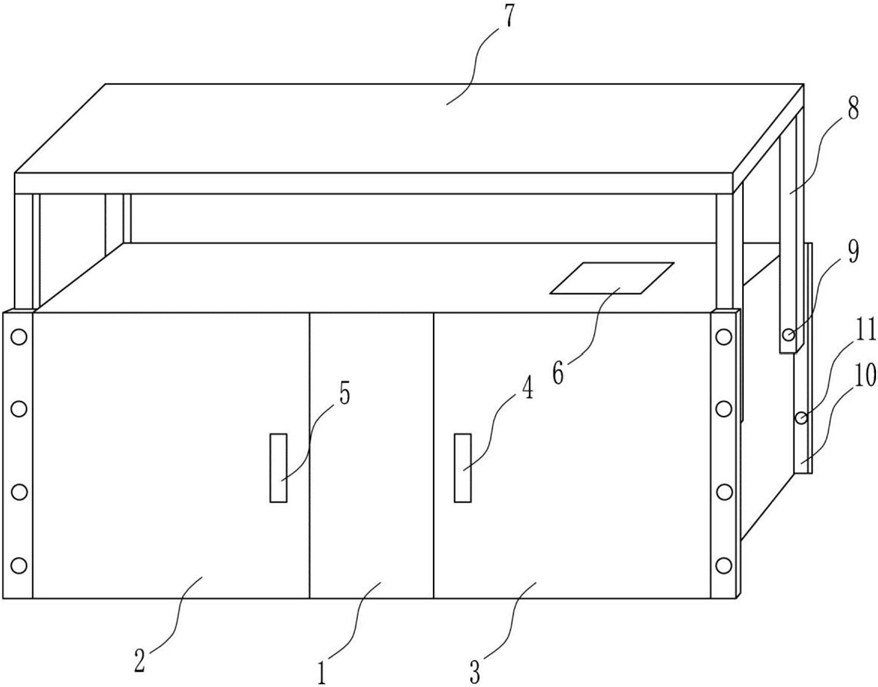

1.一种生化实验工作台,其特征在于:该工作台包括箱体(1)、实验板(7),所述实验板和箱体活动连接,所述实验板(7)设有热磁单元和操作单元,所述箱体(1)顶板设有试剂单元和样本单元,所述热磁单元为热磁元件组成的实验热磁装置,所述热磁元件包括深孔板磁力架模块、深孔板载体、温控模块和振荡模块,该工作台还包括第一门(2)、第二门(3)、第一拉手(4)、第二拉手(5)、桌脚(8)、连接板(10)、第一支杆(12)、第二支杆(13)、放置板(14)、试管架(15)、硬水管(16)和水龙头(17),箱体(1)前侧左侧通过合页连接的方式连接有第一门(2),箱体(1)前侧右侧通过合页连接的方式连接有第二门(3),第一门(2)上右侧中部焊接有第一拉手(4),第二门(3)上左侧中部焊接有第二拉手(5),箱体(1)顶部右侧开有凹槽(6),箱体(1)的四个角都焊接有连接板(10),连接板(10)前后侧均匀间隔的开有第二通孔(11),箱体(1)正上方设有实验板(7),实验板(7)底部四个角均焊接有桌脚(8),桌脚(8)底部前后侧开有第一通孔(9),第一通孔(9)和第二通孔(11)相对应,箱体(1)顶部从左至右依次焊接有第一支杆(12)、第二支杆(13)和硬水管(16),硬水管(16)位于凹槽(6)上的箱体(1)顶部左侧,第一支杆(12)和第二支杆(13)之间焊接有放置板(14),第二支杆(13)右侧面均匀间隔的倾斜焊接有试管架(15),硬水管(16)右端设有水龙头(17),水龙头(17)通过螺纹连接的方式与硬水管(16)连接,连接板(10)左右侧开有第三通孔(18),桌脚(8)内侧均匀间隔的开有第四通孔(19),第三通孔(18)与第四通孔(19)相对应。

2.根据权利要求1所述的一种生化实验工作台,其特征在于,所述热磁单元、操作单元内嵌实验板(7)内,所述热磁单元、操作单元表面与实验板(7)表面平齐。

3.根据权利要求1所述的一种生化实验工作台,其特征在于,所述实验板(7)四周设有废弃物存储槽,所述废弃物存储槽表面低于实验板(7)表面,所述废弃物存储槽与实验板(7)活动连接。

4.根据权利要求3所述的一种生化实验工作台,其特征在于,所述废弃物存储槽包括液体存储槽和固体存储槽,所述液体存储槽设置于实验板(7)左右两侧,所述固体存储槽设置在实验板前后两侧。

5.根据权利要求4所述的一种生化实验工作台,其特征在于,所述实验板(7)设有导流装置,导流装置将液体导流到液体存储槽。

6.根据权利要求1所述的一种生化实验工作台,其特征在于,还包括有照明灯(20),实验板(7)顶部右侧设有照明灯(20),照明灯(20)通过焊接连接的方式与实验板(7)顶部右侧连接。

7.根据权利要求1所述的一种生化实验工作台,其特征在于,还包括有储物箱(21),箱体(1)左侧面下部设有储物箱(21),储物箱(21)通过焊接连接的方式与箱体(1)左侧面下部连接。

8.根据权利要求1所述的一种生化实验工作台,其特征在于,箱体(1)的材质为不锈钢。

9.根据权利要求1所述的一种生化实验工作台,其特征在于,第一通孔(9)、第二通孔(11)、第三通孔(18)和第四通孔(19)的孔径都相等。
