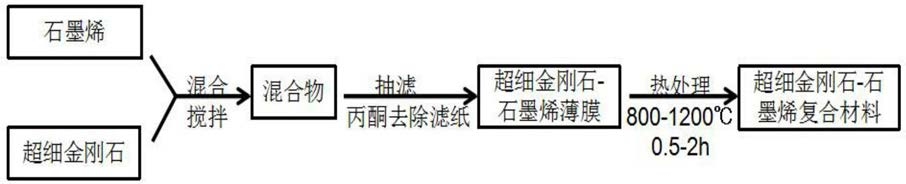

1.一种超细金刚石-石墨烯复合材料的制备方法，其特征在于包括以下步骤：

1)将超细金刚石与石墨烯混合于溶剂中形成分散液，其中超细金刚石的粒径为5nm～5μm，超细金刚石和石墨烯的质量比为0.05～5，溶剂为水、乙醇和丙酮的一种或两种组合，所述分散液的浓度为0.1～10wt％；

2)所述分散液通过抽滤装置进行抽滤，去除滤纸，得到超细金刚石-石墨烯混合薄膜，所述薄膜的厚度为0.1μm～1mm；

3)将所述超细金刚石-石墨烯混合薄膜于800℃～1200℃下真空热处理0.5～2h，获得超细金刚石-石墨烯复合材料。

2.根据权利要求1所述的制备方法，其特征在于：所述超细金刚石的粒径为10nm～1μm。

3.根据权利要求1所述的制备方法，其特征在于：所述超细金刚石和石墨烯的质量比为

0.1～1。

4.根据权利要求1所述的制备方法，其特征在于：所述超细金刚石和石墨烯的总浓度为

0.2～2wt％。

5.根据权利要求1所述的制备方法，其特征在于：所述步骤2)中，所述分散液通过抽滤装置进行抽滤，抽滤后连带滤纸一起取出过滤层，泡于丙酮溶液中以去除滤纸，得到超细金刚石-石墨烯混合薄膜。

6.根据权利要求5所述的制备方法，其特征在于：所述滤纸是水性滤纸，孔径为0.15～

1.2μm。

7.由权利要求1～6任一项所述的方法制备的超细金刚石-石墨烯复合材料应用于超细磨料工具、超级电容器、场致发射显示器或半导体器件。
