专利号: 2016111212120
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

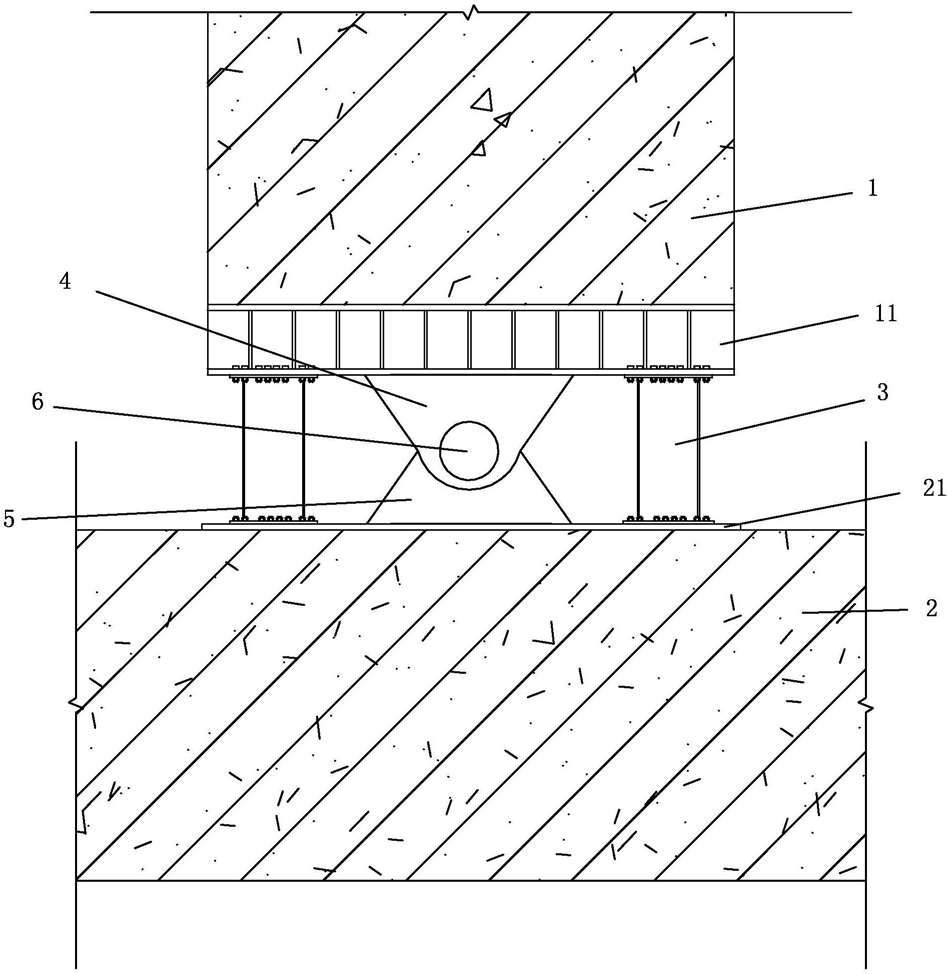

1.震损部位可更换的钢筋混凝土混合剪力墙,其特征在于:包括钢筋混凝土剪力墙、混凝土基座、上耳板、下耳板和混凝土短柱;所述钢筋混凝土剪力墙的底部设有工字型横梁,所述混凝土基座的表面锁接有底板;所述工字型横梁的底部中央与所述上耳板焊接在一起,所述底板的中央与所述下耳板焊接在一起,该上耳板和下耳板沿竖直平面互相错开,并通过一销轴互相铰接;所述混凝土短柱的顶部通过螺栓与所述工字型横梁的底部锁接,所述混凝土短柱的底部通过长螺栓锁固于混凝土基座的内部;所述混凝土短柱具有空心圆柱形状的外包钢板,内部浇筑有混凝土,该混凝土短柱具有钢筋支撑框架,该钢筋支撑框架包括沿竖直方向设置的纵向承力钢筋和由混凝土短柱的轴线向外侧发散的横向承力钢筋,该纵向承力钢筋和横向承力钢筋互相焊接;所述混凝土短柱为多个,并以上耳板和下耳板所在位置为轴线对称设置。

2.根据权利要求1所述的震损部位可更换的钢筋混凝土混合剪力墙,其特征在于:还包括水平检测装置,该水平检测装置安装于所述工字型横梁。

3.根据权利要求2所述的震损部位可更换的钢筋混凝土混合剪力墙,其特征在于:所述水平检测装置为水平仪。

4.根据权利要求1所述的震损部位可更换的钢筋混凝土混合剪力墙,其特征在于:所述混凝土短柱的顶端设有上连接板和下连接板,该上连接板的中央与所述纵向承力钢筋的顶部相焊接,外缘形成可与所述工字型横梁锁接的环形边;该下连接板的中央与所述纵向承力钢筋的底部相焊接,外缘形成可与所述底板锁接的环形边。

5.根据权利要求1所述的震损部位可更换的钢筋混凝土混合剪力墙,其特征在于:所述销轴的截面为矩形或圆形。

6.根据权利要求1所述的震损部位可更换的钢筋混凝土混合剪力墙,其特征在于:所述钢筋混凝土剪力墙的内部设有网格状的钢筋框架结构。
