1.一种抗水损沥青再生疏水材料，包括组分A：Span60、Span80、乙醇、水和沥青冷底子油，其特征在于，所述抗水损沥青再生疏水材料还包括组分B：甲基硅酸钠和甲基硅树脂；以质量计，组分A:组分B为60～80:20～40；

所述组分A中Span60、Span80、无水乙醇、去离子水与沥青冷底子油的添加量按质量比为1～2:1～2:10～15:5～10:30～40；

所述组分B中甲基硅酸钠与甲基硅树脂添加量按质量比为2～6:34～38。

2.如权利要求1所述抗水损沥青再生疏水材料，其特征在于，所述组分A中Span60、Span80、无水乙醇、去离子水与沥青冷底子油的添加量按质量比为1:1:10:5:30。

3.如权利要求1所述抗水损沥青再生疏水材料，其特征在于，所述组分B中甲基硅酸钠与甲基硅树脂添加量按质量比为2:38。

4.权利要求1-3任一所述抗水损沥青再生疏水材料的制备方法，其特征在于，包括如下步骤：将Span60、Span80、乙醇、水和沥青冷底子油混合搅拌得组分A；

将甲基硅酸钠加入甲基硅树脂中，搅拌得组分B；

将组分B逐滴加入到组分A中搅拌得到所述抗水损沥青再生疏水材料。

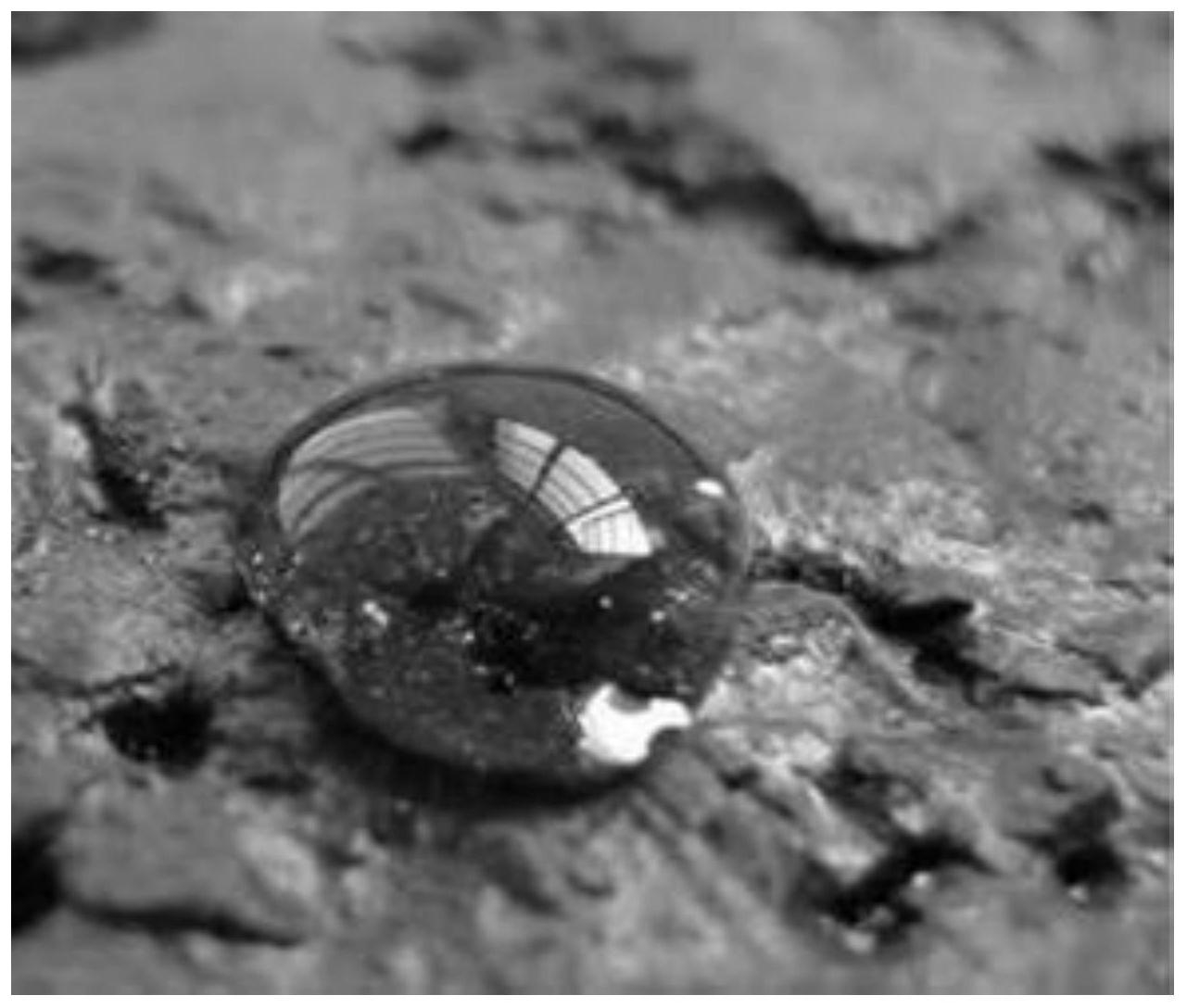

5.如权利要求4所述抗水损沥青再生疏水材料的制备方法，其特征在于，以质量计，组分A:组分B为60:40。
