1.一种Pd/TiO2/棉花纤维复合甲醛室温氧化催化剂，其特征在于：包括棉花纤维载体、涂附在棉花纤维载体表面的TiO2表面涂层和分散在TiO2涂层表面的Pd活性组分。

2.如权利要求1所述的Pd/TiO2/棉花纤维复合甲醛室温氧化催化剂，其特征在于：所述棉花纤维载体为脱脂棉花纤维；所述棉花纤维具有大孔-中孔结构。

3.如权利要求1所述的Pd/TiO2/棉花纤维复合甲醛室温氧化催化剂，其特征在于：所述TiO2涂层中二氧化钛为纳米级，其粒径为1-10nm；所述Pd活性组分中Pd以零价形式存在，其粒径范围1 10 nm，以涂附有TiO2表面涂层的棉花纤维载体为基底计算，Pd活性组分中Pd的~负载量为0.05-3 wt %。

4.如权利要求3所述的Pd/TiO2/棉花纤维复合甲醛室温氧化催化剂，其特征在于：以涂附有TiO2表面涂层的棉花纤维载体为基底计算，Pd活性组分中Pd的负载量为0.25-0.75 wt%。

5.一种制备如权利要求1所述的Pd/TiO2/棉花纤维复合甲醛室温氧化催化剂的方法，其特征在于：步骤如下：（1）首先将钛醇盐溶于无水乙醇中，加入乙酰丙酮，搅拌形成透明溶液，然后逐滴加到含有PVA的酸性水溶液中，搅拌4~8天获得稳定的TiO2溶胶；

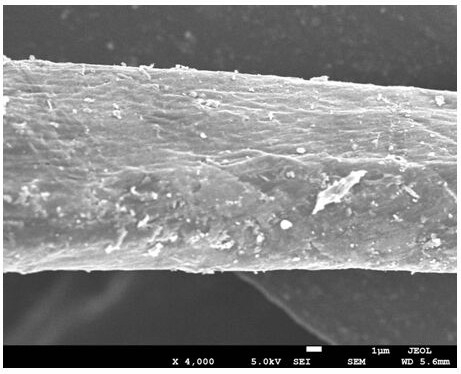

（2）然后通过浸渍法将纳米TiO2均匀地涂附于棉花纤维表面，经分离，干燥，得到TiO2/棉花纤维复合基底材料；然后以此TiO2/棉花纤维为基底，以硝酸钯为前驱物，分别加入络合剂和还原剂，再通过浸渍~还原~沉积法将活性组分Pd负载于TiO2涂层表面，即得。

6.如权利要求4所述的制备方法，其特征在于：所述步骤（1）中钛醇盐为钛酸四异丙脂、钛酸四丁酯中的一种或二种的混合物；所述PVA的酸性水溶液中酸性物质为硝酸，硫酸或二者的混合物；所述的络合剂为柠檬酸三钠或乙二胺四乙酸二钠或二者的混合物；所述的还原剂为硼氢化钾、硼氢化钠或二者的混合物。

7.如权利要求6所述的制备方法，其特征在于：所述PVA的酸性水溶液的pH在2.0-3.0间，PVA在水中的含量为0.01-0.1 %；所述（1）中PVA的酸性水溶液中水与无水乙醇、乙酰丙酮、钛醇盐的摩尔比为水：无水乙醇：乙酰丙酮：钛醇盐=100：2-4：0.1-0.5：0.1-0.5。

8.如权利要求4所述的制备方法，其特征在于：1）、所述（2）中浸渍法为将棉花纤维浸泡在TiO2溶胶中，浸泡时间为5-10 min；其中棉花纤维和TiO2的质量比为1：2-3；

 2）、所述（2）中分离为滤网分离；

3）、所述（2）中干燥条件：先在50-70 oC下，干燥3 10 min，然后在110-120 oC下，干燥~

20-40 min，所述涂附、分离过程可以重复1-2次，最后一次的干燥温度为60-110 oC，干燥时间4-12 h。

9.如权利要求4所述的制备方法，其特征在于：所述（2）中浸渍 还原 沉积法操作为：将~ ~

TiO2/棉花纤维复合基底材料分散于含硝酸钯和络合剂的混合溶液中浸泡5-10 min，接着加入还原剂的碱性溶液，将贵金属还原成金属纳米粒子，继续搅拌5-10 min，接着将沉积有Pd的复合纤维与溶液分离，在60-110 oC干燥4-24 h，即得。

10.如权利要求9所述的制备方法，其特征在于：所述硝酸钯以Pd含量计为占TiO2/棉花纤维复合基底材料的0.05-3 wt%；所述还原剂的碱性溶液的pH在8.0-10.0间；所述硝酸钯、络合剂与还原剂的摩尔比为1：2：5-30。
