1.一种利用铝材阳极氧化废液制备蓝宝石级高纯氧化铝的方法，其特征在于：包括如下步骤：

1)铝材阳极氧化废液预处理

将铝材阳极氧化废液中的Ca2+、Fe2+、Mg2+、Si4+除去，得到预处理液；

2)制备硫酸铝铵粗品

用氨水调节预处理液的pH至1.5～3.0，降温至-20～5℃析出晶体，固液分离，得硫酸铝铵粗品；

3)重结晶提纯硫酸铝铵

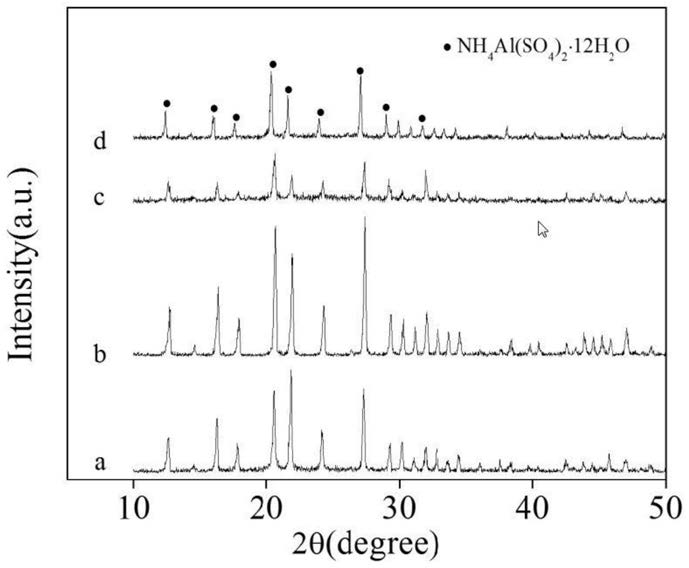

将步骤2)所得到的硫酸铝铵粗品进行重结晶处理：所述重结晶处理包括：将硫酸铝铵粗品加入水中，加热至50～70℃使硫酸铝铵完全溶解，加入屏蔽剂混合均匀，热过滤得滤液，滤液降温至-20～5℃析出固体，固液分离，用溶剂洗涤得到第一次重结晶硫酸铝铵精品；

将第一次重结晶硫酸铝铵精品重复上述重结晶处理过程N次，得到第(N+1)次重结晶硫酸铝铵精品；

4)将第(N+1)次重结晶硫酸铝铵精品热分解制得蓝宝石级高纯氧化铝。

2.根据权利要求1所述利用铝材阳极氧化废液制备蓝宝石级高纯氧化铝的方法，其特征在于，铝材阳极氧化废液用活性炭除去杂质Fe2+，用D001型号的阳离子交换树脂除去杂质Mg2+；用氢氟酸除去杂质Ca2+和Si4+。

3.根据权利要求1所述利用铝材阳极氧化废液制备蓝宝石级高纯氧化铝的方法，其特征在于，步骤3)所述的屏蔽剂为柠檬酸，每升废液需要的用量为0.3～0.6g。

4.根据权利要求1所述利用铝材阳极氧化废液制备蓝宝石级高纯氧化铝的方法，其特征在于，步骤3)所述用溶剂洗涤为先用水洗涤后用乙醇洗涤。

5.根据权利要求1所述利用铝材阳极氧化废液制备蓝宝石级高纯氧化铝的方法，其特征在于，步骤3)所述的N为1、2或3。

6.根据权利要求1所述利用铝材阳极氧化废液制备蓝宝石级高纯氧化铝的方法，其特征在于：所述的热过滤过程所用过滤装置的温度为50～70℃。

7.根据权利要求1所述利用铝材阳极氧化废液制备蓝宝石级高纯氧化铝的方法，其特征在于，步骤4)所述热分解包括如下步骤：以2℃/min从室温升温到250℃；再以5℃/min从

250℃升温到550℃；保温30min；再以5℃/min从550℃升温到900℃；保温2h；以5℃/min升温至1200℃～1300，保温2h，即得。
