1.一种超薄透明陶瓷流延素坯的烧结防变形方法,其特征在于,采用流延成型法制备得到的超薄透明陶瓷素坯(6)经排胶后,在真空烧结获得致密化的过程中,将超薄透明陶瓷素坯(6)以“三明治”形式固定于防变形装置的两光滑平钨板(1)间;

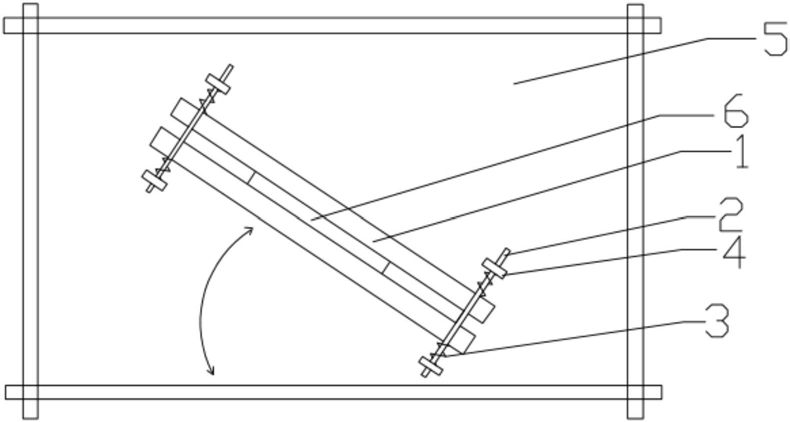

所述防变形装置包括两块同尺寸的光滑平钨板(1),所述光滑平钨板(1)四个边角的通孔内上下贯穿有串联螺杆(2),所述串联螺杆(2)两端套有固定螺母(4),所述固定螺母(4)与光滑平钨板(1)表面之间设有钨弹簧(3),所述防变形装置置于真空炉腔(5)内且与水平面呈30°~90°夹角。
2.根据权利要求1所述的一种超薄透明陶瓷流延素坯的烧结防变形方法,其特征在于,所述两光滑平钨板(1)间距与超薄透明陶瓷素坯(6)厚度相同且为1~3mm,所述光滑平钨板(1)尺寸为超薄透明陶瓷素坯(6)尺寸的1.2~2.0倍。
3.根据权利要求1所述的一种超薄透明陶瓷流延素坯的烧结防变形方法,其特征在于,所述超薄透明陶瓷素坯(6)经预烧排胶后的面积为(50~300)mm×(50~300)mm,厚度为50μm~2mm。
4.根据权利要求1所述的一种超薄透明陶瓷流延素坯的烧结防变形方法,其特征在于,所述串联螺杆(2)与超薄透明陶瓷素坯(6)边缘保持1~5cm。
