1.一种用于电化学储能器件的活性炭改性方法，包括以下步骤：（1）配制含氮活化液：向盛有质量百分比浓度为15～25%氨水的容器中加入无机铵盐并搅拌，待固体完全溶解即可；其中氨水与铵盐的质量比为1∶（0.05～0.2）；

（2）将活性炭原料粉末与步骤（1）含氮活化液的体积按1 kg∶（3～8）L的比例混合均匀，随后将混合物置于真空度为-0.1MPa的真空箱中10～20分钟；

（3） 将步骤（2）的活性炭混合液转移到耐压反应釜中，于80～150oC下进行活化，保温时间2～4小时，然后冷却至室温；

（4）将步骤（3）所得混合液经过滤后，对滤饼进行干燥，即得用于电化学储能器件的活性炭。

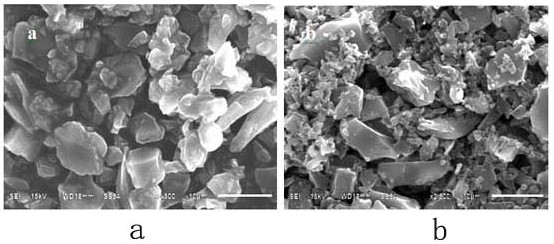

2.根据权利要求1所述的一种用于电化学储能器件的活性炭改性方法，其特征在于：所述无机铵盐是硫酸铵或氯化铵。
